Лента под технологию
Материал, поверхность, профили и борта выбираются под свойства продукта и траекторию движения. Пищевой контакт подтверждается для конкретного материала.
Проектирование и производство · DAYAN

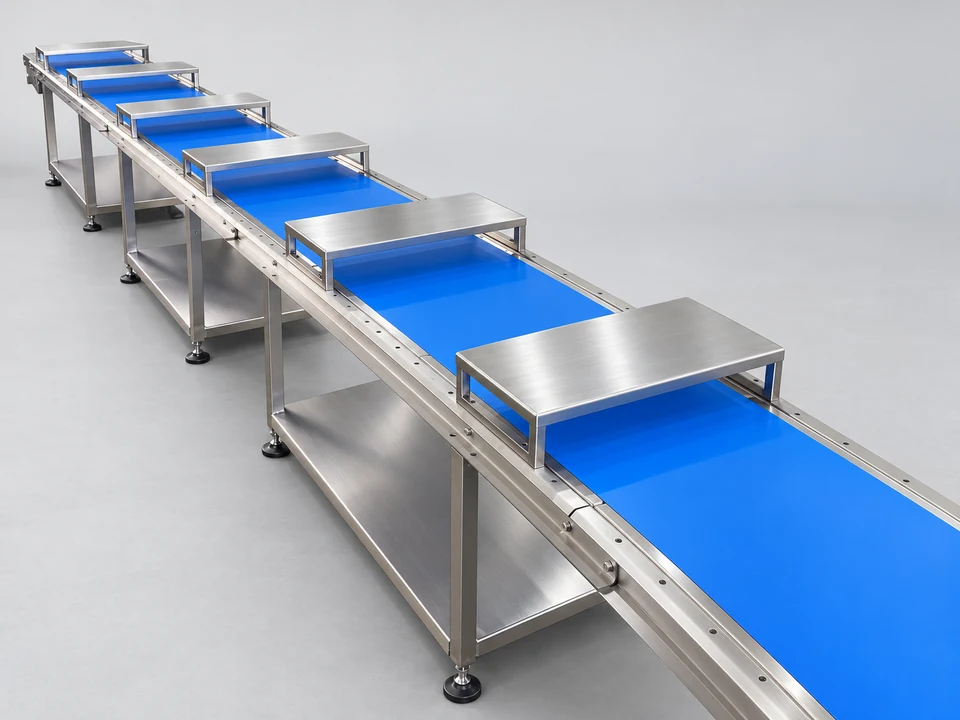

Ленточные конвейеры для пищевой промышленности
От отдельного участка до конвейерной линии. Разрабатываем и изготавливаем оборудование под ваш продукт, планировку и технологический процесс.
Под продуктлента и рабочая ширина
Под участокгеометрия и высоты
Под процессуправление и мойка
Индивидуальное ТЗ · Изготовление · Монтаж и поддержка
Каталог ленточных конвейеров
Четыре исполнения — под разные задачи
Выберите направление. В каждом подразделе — описание конструкции, варианты оснащения и параметры для заказа.

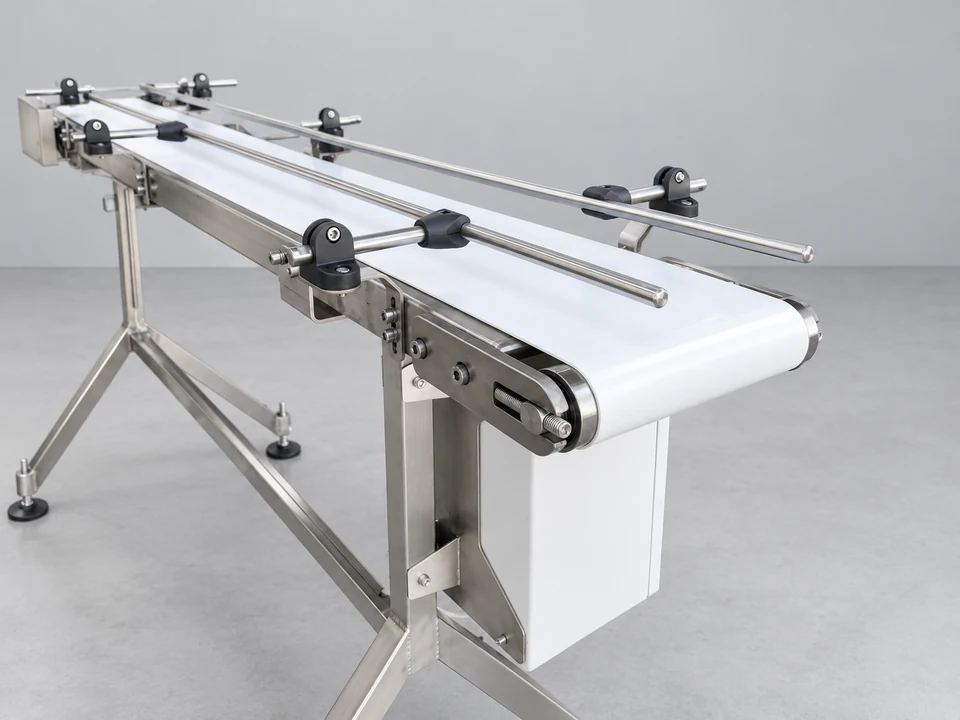

01 / Горизонтальная транспортировка
Прямой ленточный конвейер
Связывает операции на одном уровне: подачу, обработку и упаковку продукции.
Ширина и длина под продуктПодробнее о конвейере ↗

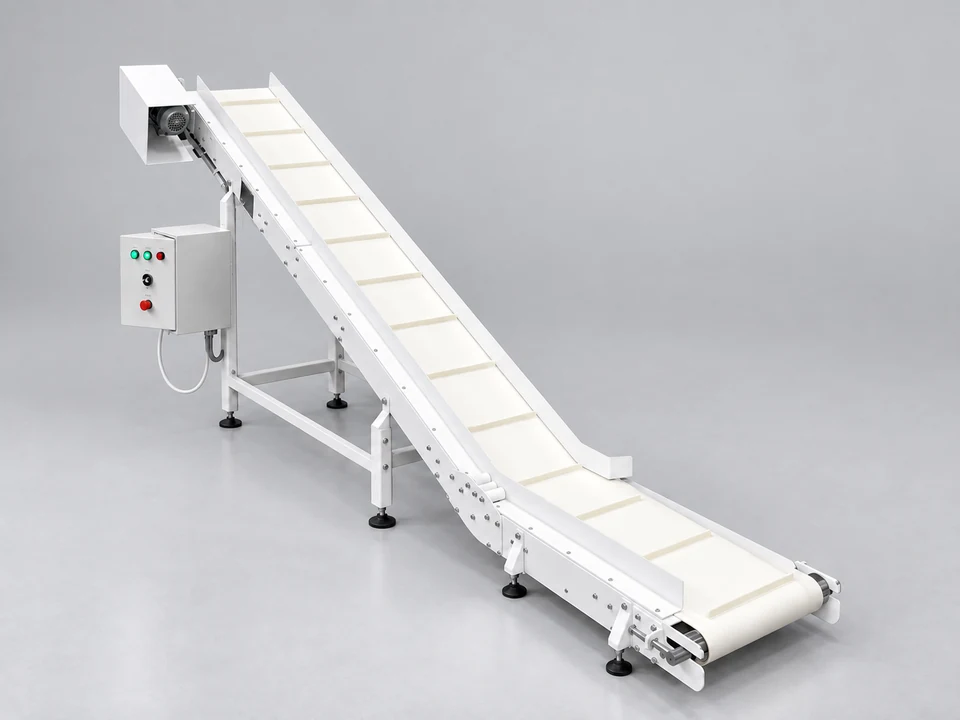

02 / Подъём и спуск продукции
Наклонный ленточный конвейер
Соединяет участки на разных высотах. Лента и удерживающие элементы подбираются под продукт.
Перепад высот по задачеПодробнее о конвейере ↗

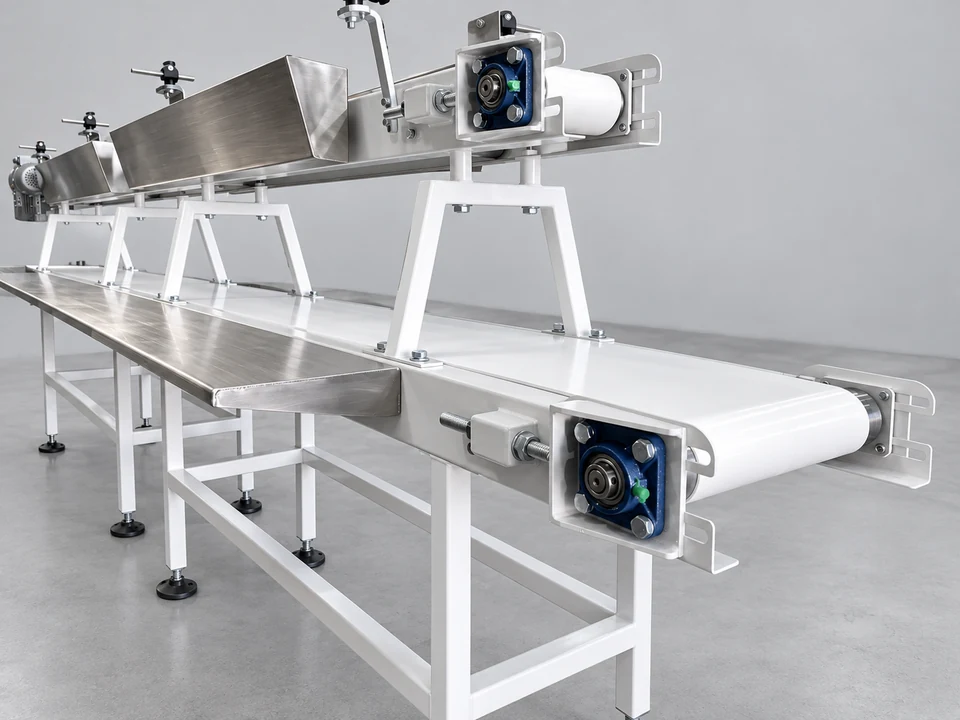

03 / Индивидуальная компоновка
Специальный ленточный конвейер
Нестандартная геометрия, несколько ярусов, рабочие места и сопряжение с оборудованием.
Конструкция по техническому заданиюПодробнее о конвейере ↗

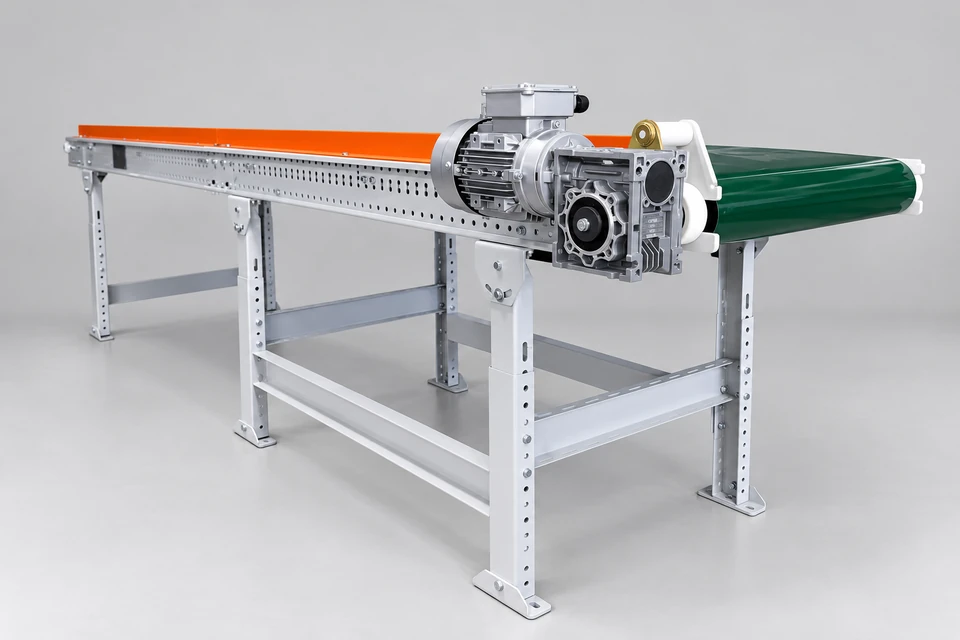

04 / Исполнение СТАНДАРТ
Ленточный конвейер СТАНДАРТ
Ленточный конвейер серии СТАНДАРТ. Исполнение и комплектация уточняются при подборе оборудования.
Подбор под задачуПодробнее о конвейере ↗Подбор решения
Какой ленточный конвейер выбрать
Сначала определяем маршрут и операцию, затем — ленту, привод и конструкцию. Так подбор связан с задачей линии, а не только с размерами.
| Задача участка | Исполнение | Что важно согласовать |
|---|---|---|
| Передать продукт между операциями на одном уровне | Прямой конвейер ↗ | Габариты продукта, ширину, длину, скорость и переходы. |
| Поднять или опустить продукт на другой уровень | Наклонный конвейер ↗ | Перепад высот, угол, устойчивость продукта и тип ленты. |
| Объединить транспортировку и отдельную технологическую операцию | Специальный конвейер ↗ | План участка, рабочие места, оснащение и сигналы соседнего оборудования. |
Отдельная серия в каталогеЛенточный конвейер СТАНДАРТ ↗
Конструктив и оснащение
Исполнение под продукт и условия производства
Прямой контакт с пищевым продуктом, работа с упаковкой и санитарная обработка предъявляют разные требования. Комплектацию согласовываем до изготовления.
Рама и опоры
Нержавеющее или окрашенное исполнение, рабочая высота, регулируемые опоры и направляющие — с учётом условий участка.
Доступ для очистки
Заранее обсуждаем способ мойки, доступ к поверхностям, защиту привода и требования к снятию ленты. Эти решения задаются в комплектации.
Управление линией
Пуск и остановка, регулирование скорости, датчики и обмен сигналами с соседним оборудованием включаются в проект по задаче.
Автоматизация и безопасность ↗Изображения в каталоге показывают варианты конструкции. Окончательное исполнение и оснащение закрепляются в техническом задании.
Исходные данные
Технические параметры ленточного конвейера
| Длина и ширина | По продукту, производительности и месту установки. |
|---|---|
| Высота и наклон | Отметки входа и выхода, доступная длина трассы. |
| Транспортерная лента | ПУ, ПВХ или специальное исполнение под задачу. |
| Материал рамы | Нержавеющая или окрашенная сталь — с учётом условий эксплуатации. |
| Скорость и нагрузка | Определяются расчётом; регулирование скорости — по комплектации. |
| Направляющие и опоры | Исполнение и регулировки согласовываются в проекте. |
| Управление | Мотор-редуктор, датчики, частотный преобразователь и связь с линией — по ТЗ. |
Общие диапазоны нагрузки, скорости и габаритов не распространяются автоматически на все исполнения. Значения для конкретной конструкции подтверждаются расчётом.
Практика DAYAN
Выполненные проекты DAYAN
Ленточные конвейеры и другие узлы производственных линий: фотографии оборудования, описание задачи и реализованного решения.
Ленточный конвейер с узлом УФ-обработки
Конвейер длиной 4000 мм с ПУ-лентой шириной 150 мм и встроенным кожухом для УФ-лампы. Изготовлен по индивидуальному техническому заданию.
Смотреть проект ↗
Переворот упаковки и объединение потока сыра
Переориентация круглой упаковки сыра и сведение четырех транспортных ручьев в один поток перед следующей технологической операцией.
Смотреть проект ↗
Конвейер для выкладки и дозирования продукции
Широкая ПУ-лента, нержавеющая конструкция и съемный столик под весы в рабочей зоне оператора. Решение для производства выпечки и кондитерских изделий.
Смотреть проект ↗
Объединитель потока 4 в 1
Конвейерный узел для сведения четырех параллельных потоков продукции в один общий поток. Конструкция выполнена из нержавеющей стали AISI 304.
Смотреть проект ↗
Автоматическая отбраковка ПЭТ-паков
Камера считывания штрих-кода и верхний конвейер автоматически отводят паки с некорректной маркировкой на накопительный рольганг длиной 2500 мм.
Смотреть проект ↗
Ленточные конвейеры для сырных головок
Два конвейера из нержавеющей стали для транспортировки сырных головок: длины 3200 и 2000 мм, пищевая лента шириной 500 мм.
Смотреть проект ↗
Конвейер для разворота продукта 180° с системой быстросъёмной ленты
Реализованный проект DAYAN: нержавеющий ленточный конвейер для разворота продукта на 180° с системой быстрого снятия ленты для удобной санитарной обработки и обслуживания.
Смотреть проект ↗Работа над проектом
От задачи до работающего участка
DAYAN / ООО «УЗК» — проектирование и производство конвейерного и нестандартного оборудования в Екатеринбурге.
Уточняем задачу
Продукт, производительность, планировка и требования к исполнению.
Проектируем
Согласовываем геометрию, ленту, привод и точки сопряжения.
Изготавливаем
Производство деталей, сборка и проверка оборудования.
Запускаем и сопровождаем
Монтаж, пусконаладка и техническая поддержка — в согласованном объёме.
Перед заказом
Вопросы о ленточных конвейерах
Ответы на основные вопросы о подборе, комплектации и расчёте.
Как выбрать между прямым, наклонным и специальным конвейером?
Начните с маршрута продукта. Для перемещения на одном уровне рассматривают прямое исполнение, при перепаде высот — наклонное. Особая геометрия, дополнительные операции или несколько ярусов требуют индивидуальной компоновки.
Можно ли транспортировать продукт без упаковки?
Возможность определяется свойствами продукта и материалами, которые с ним контактируют. При запросе укажите продукт, температуру и способ очистки. Пригодность конкретной ленты для пищевого контакта нужно подтвердить документацией, а не её цветом.
Какая лента нужна: ПУ, ПВХ или с поперечными профилями?
Выбор зависит от продукта, температуры, режима очистки и трассы. Для наклонного участка дополнительно рассматривают удерживающие профили и борта. Тип ленты закрепляется в техническом задании после согласования условий работы.
Можно ли предусмотреть быстросъёмную ленту и удобный доступ для мойки?
Требование к быстрому снятию ленты и доступу к узлам нужно включить в ТЗ. Такой конструктив рассматривается под конкретную компоновку; он не заявляется обязательной частью каждого конвейера.
От чего зависят стоимость и срок изготовления?
От габаритов, материалов, ленты, привода, автоматизации, количества секций и особенностей интеграции. Стоимость и срок фиксируются в предложении после уточнения комплектации. На странице нет универсальной цены для индивидуального оборудования.
Что отправить для предварительного расчёта?
Достаточно описать продукт, его размеры и массу, требуемый поток, длину и ширину конвейера, высоты входа и выхода и условия мойки. Схема участка или фотография помогут уточнить компоновку. Внизу страницы можно скачать опросный лист.
Расчёт конвейера
Расскажите, что нужно перемещать
Укажите продукт и задачу участка. Чертёж, фотографию или схему можно отправить на электронную почту.
↓ Скачать опросный лист · TXT
