Связь разных уровней
Соединяет участки производственной линии на разных высотных отметках.
Ленточные конвейеры · наклонное исполнение
Наклонный ленточный конвейер
Подъём и спуск продукции между уровнями — с подбором угла, ленты и оснащения под вашу задачу.
Для перемещения продукта между разными уровнями
Наклонный ленточный конвейер перемещает продукцию вверх или вниз между участками линии, расположенными на разных уровнях.
Конструкция рассчитывается с учётом перепада высот, доступной длины трассы, массы и устойчивости продукта. В зависимости от задачи подбираются гладкая или специальная лента, поперечные профили, борта и направляющие.
Рама из нержавеющей или окрашенной стали, рабочая ширина, скорость, высоты загрузки и выгрузки согласовываются под условия эксплуатации и соседнее оборудование.
ТранспортировкаПодъём / спуск
Перепад высот и уголПо продукту и планировке
Конвейерная лентаПВХ / ПУ · профили по задаче
Материал рамыНержавеющая или окрашенная сталь

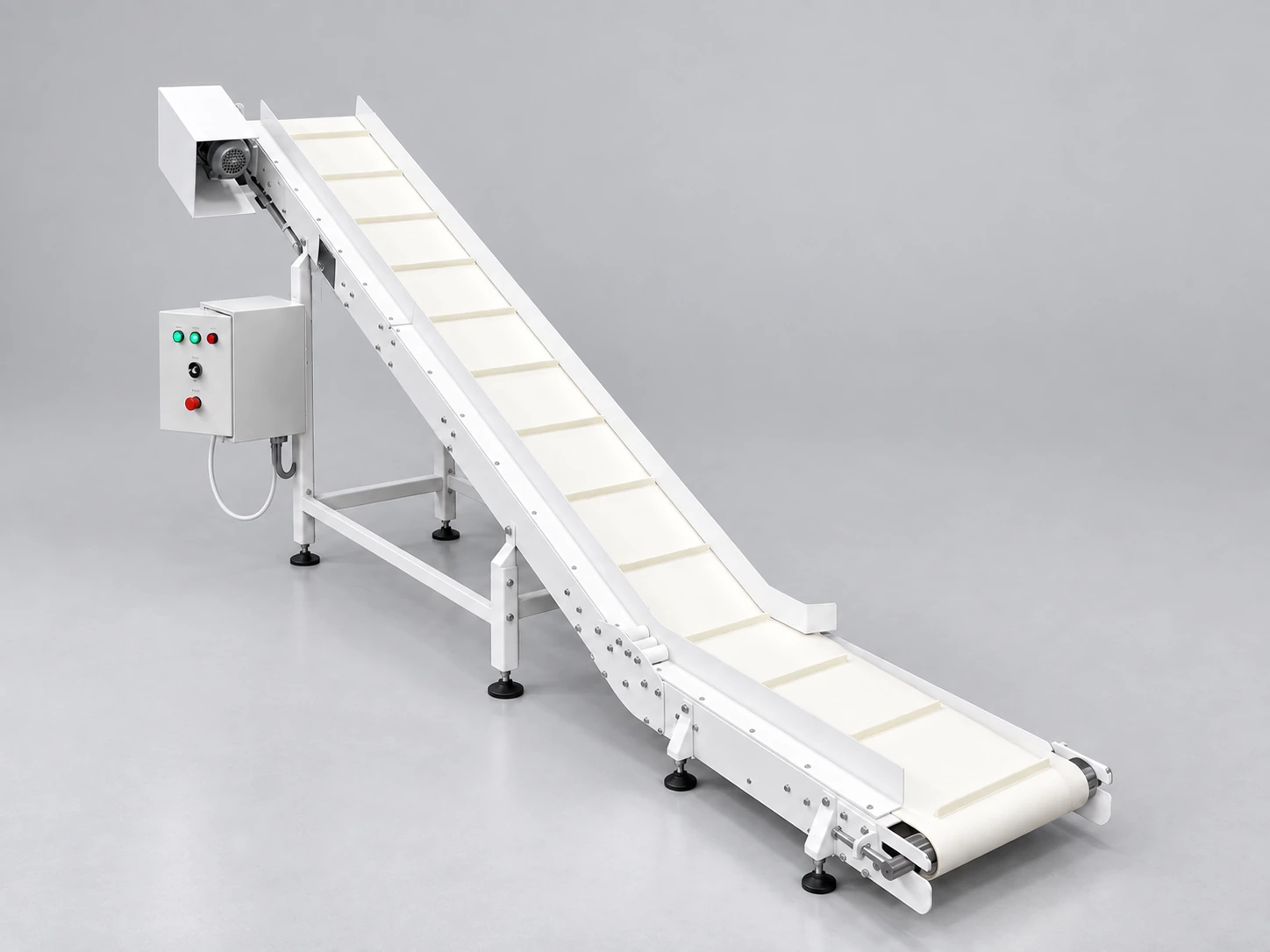

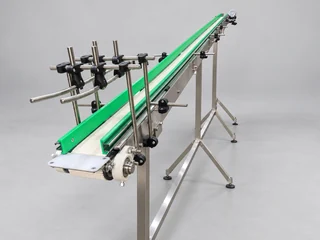

Наклонный конвейер с белой лентой и поперечными профилями1 / 4
На фотографиях — примеры исполнения. Комплектация подбирается под вашу задачу.
Характеристики наклонного конвейера
Типовые параметры. Итоговые значения подтверждаются расчётом под продукт и перепад высот.
| Материал рамы | Нержавеющая сталь AISI 304 или окрашенная сталь (порошковая покраска) |
|---|---|
| Тип конвейера | Наклонный ленточный |
| Тип ленты | ПВХ, ПУ, профильная или специальная — по продукту |
| Рабочая ширина | От 100 до 1200 мм или по техническому заданию |
| Длина | По высоте подъёма, углу и доступной площади |
| Высота загрузки / выгрузки | По техническому заданию |
| Угол наклона | Подбирается индивидуально с учётом продукта |
| Скорость движения | От 0,1 до 30 м/мин; окончательно — по расчёту |
|---|---|
| Нагрузка | До 50 кг/м для базовых исполнений; на наклоне уточняется расчётом |
| Привод | Мотор-редуктор |
| Регулировка скорости | Фиксированная или с частотным преобразователем |
| Удерживающие элементы | Поперечные профили, борта и боковые направляющие — по задаче |
| Система управления | Пуск/стоп, аварийная остановка, интеграция в шкаф линии |
| Исполнение | Индивидуально под продукт и перепад высот |
Параметры являются типовыми. Допустимый угол наклона зависит от формы, центра тяжести и сцепления продукта с лентой. Скорость и нагрузка на наклонном участке подтверждаются расчётом; значения в таблице не являются характеристиками каждого показанного на фото конвейера.
Ключевые преимущества
Решения для перемещения продукции между уровнями и согласования с производственной линией.
Экономия площади
Использует вертикальное пространство участка при организации маршрута продукции.
Удержание продукта
Поперечные профили и направляющие подбираются для устойчивого перемещения на наклоне.
Регулировка скорости
Исполнение с частотным преобразователем позволяет согласовать скорость с соседним оборудованием.
Индивидуальный угол
Угол и геометрия участка определяются по продукту, перепаду высот и планировке.
Выбор материала рамы
Нержавеющая или окрашенная сталь — под условия эксплуатации.
Датчики и автоматика
Контроль продукта и связь с управлением линии — по согласованной комплектации.
Комплексное решение
Прямые и наклонные участки могут проектироваться совместно.
