Элеватор для поддонов
Элеватор для поддонов связывает уровни склада, производственного здания или мезонина и обеспечивает вертикальное перемещение паллет с продукцией. Он помогает организовать единый маршрут груза между зонами хранения, комплектации и отгрузки.
Исполнение с роликовым или цепным конвейером подбирается с учетом конструкции поддона, его массы и способа передачи на соседние участки. Расположение точек загрузки и выгрузки, этажность и алгоритм управления определяются под планировку объекта.

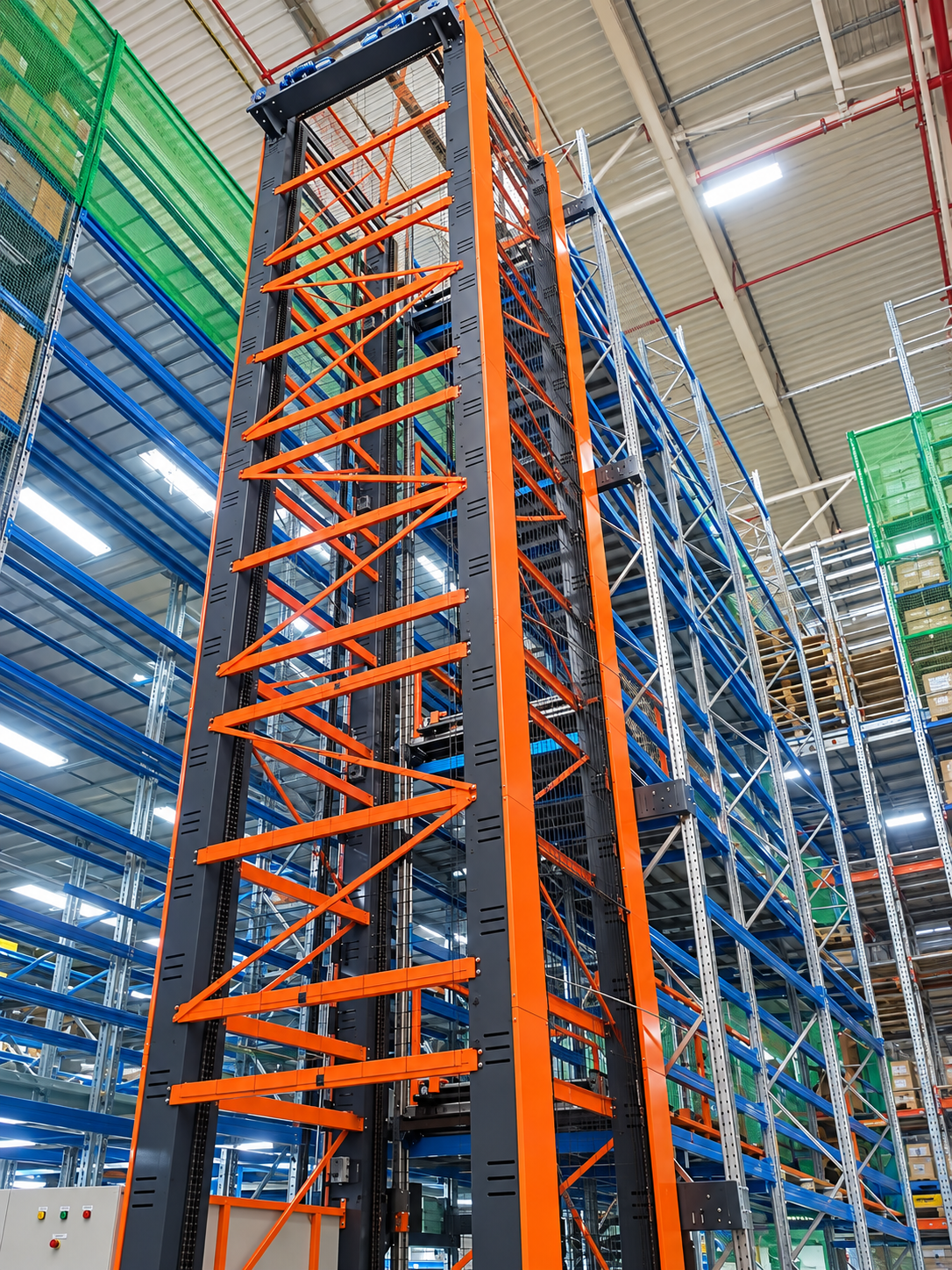

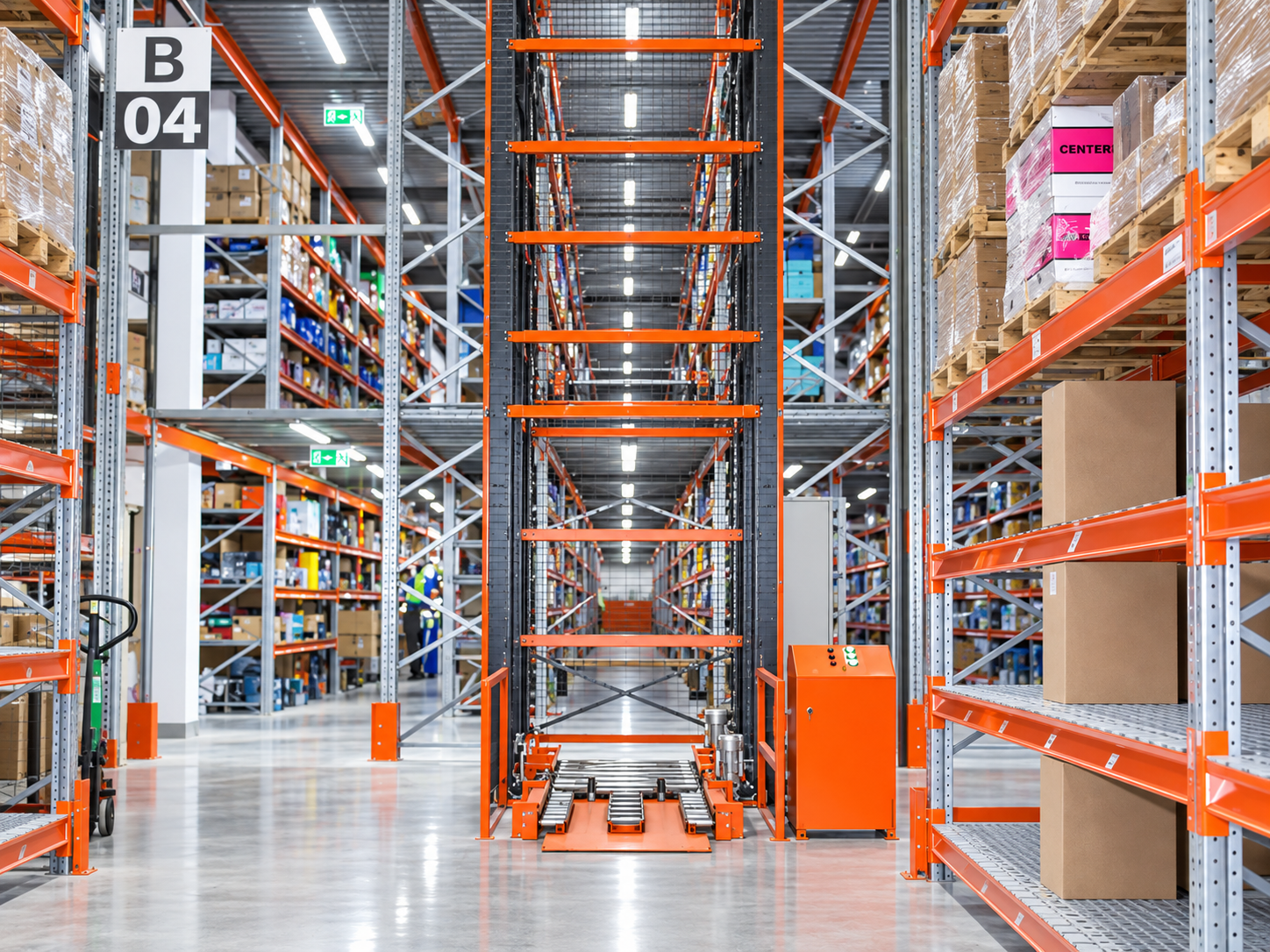

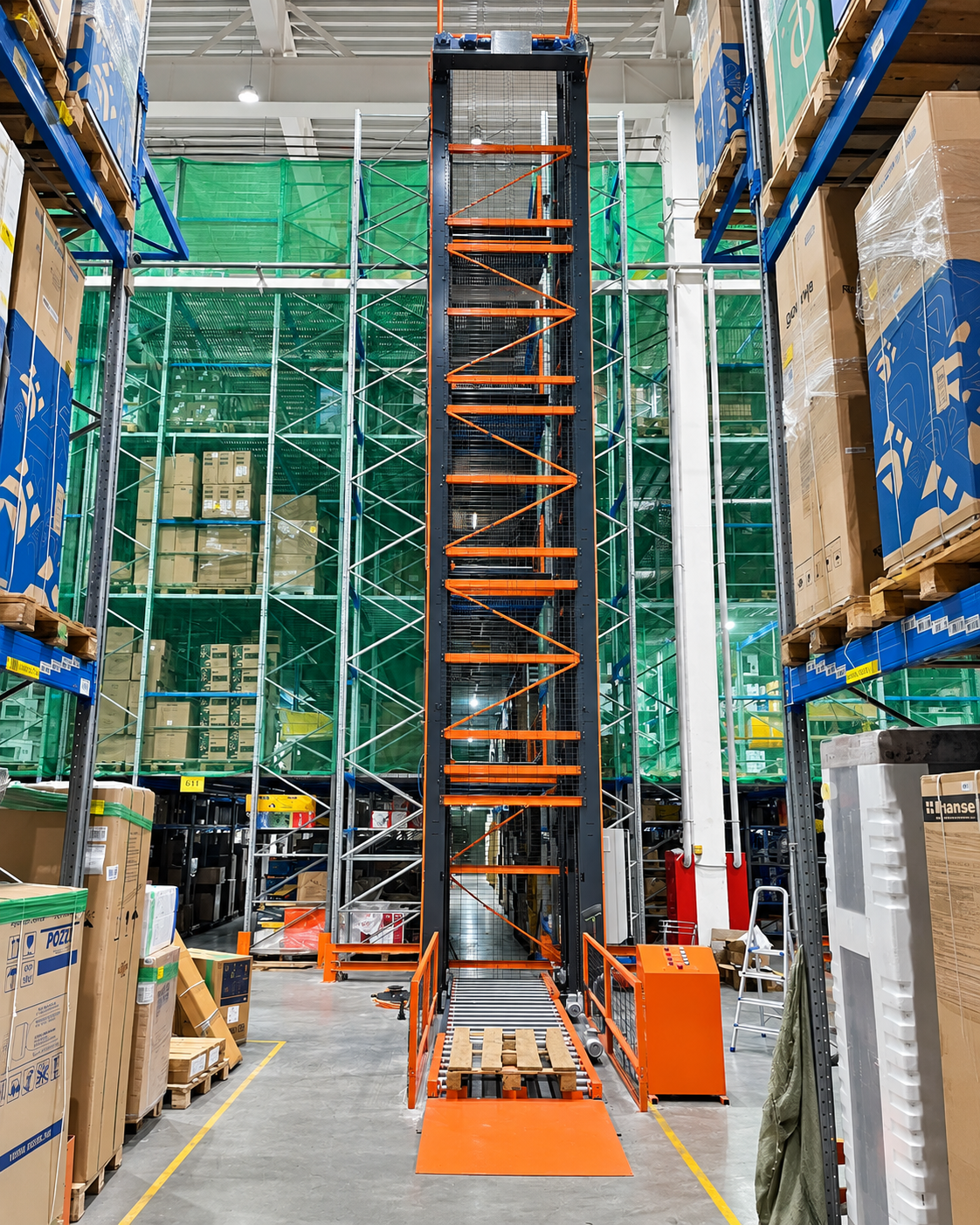

Фото оборудования
Роликовое и цепное исполнение
Элеватор для поддонов предназначен для перемещения паллет с продукцией между уровнями здания, склада и мезонина. Выберите исполнение ниже, чтобы посмотреть описание и технические характеристики.

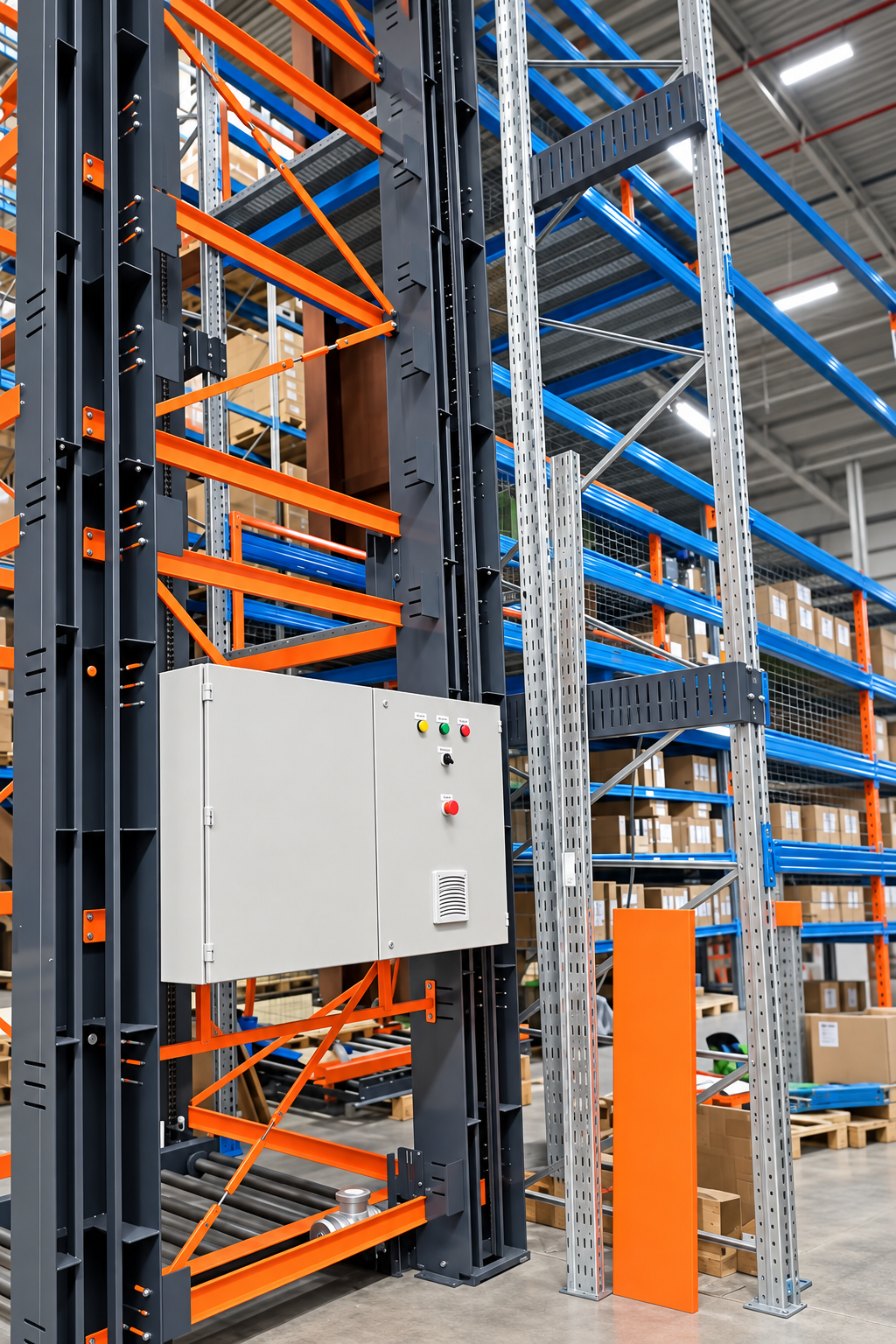

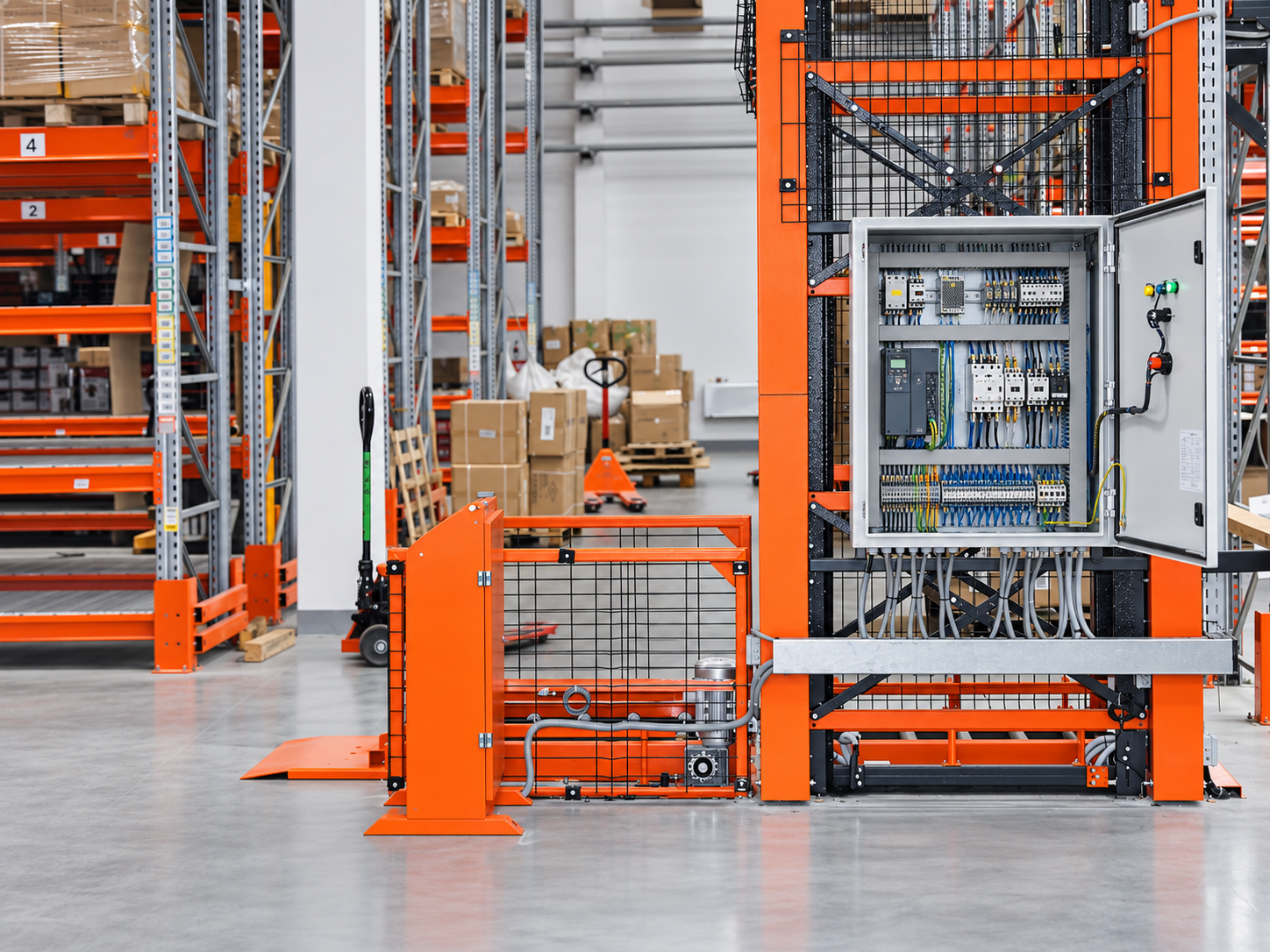

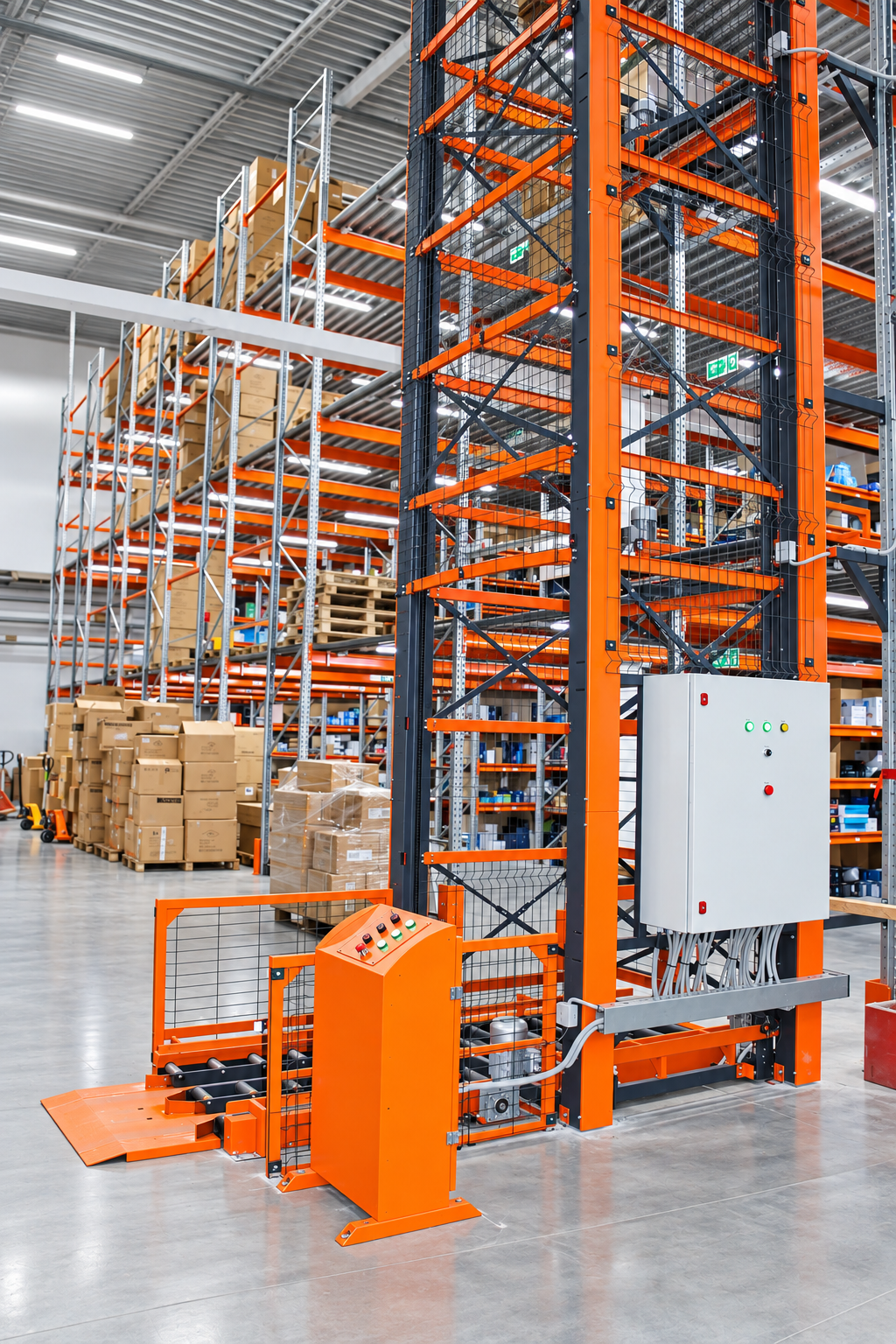

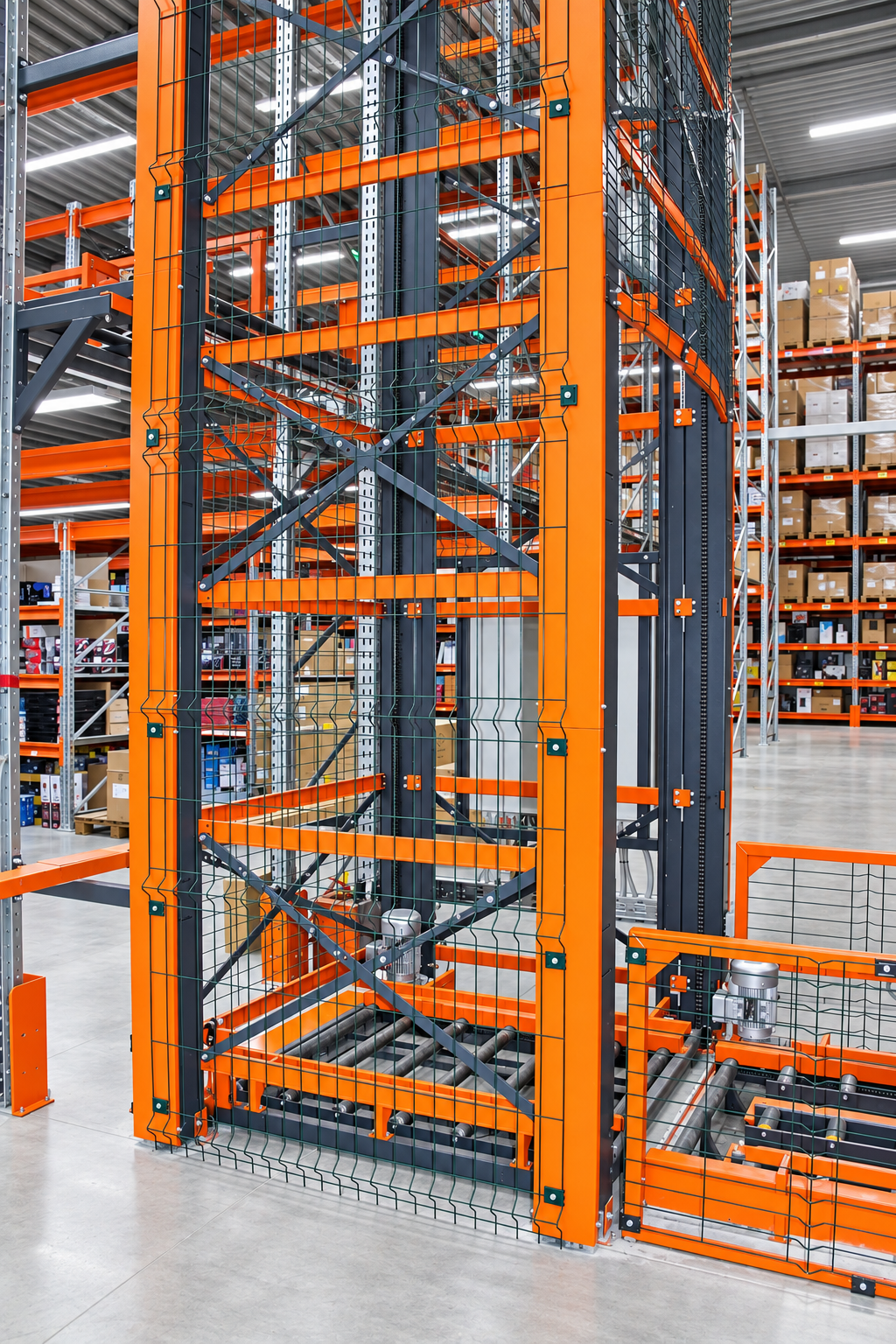

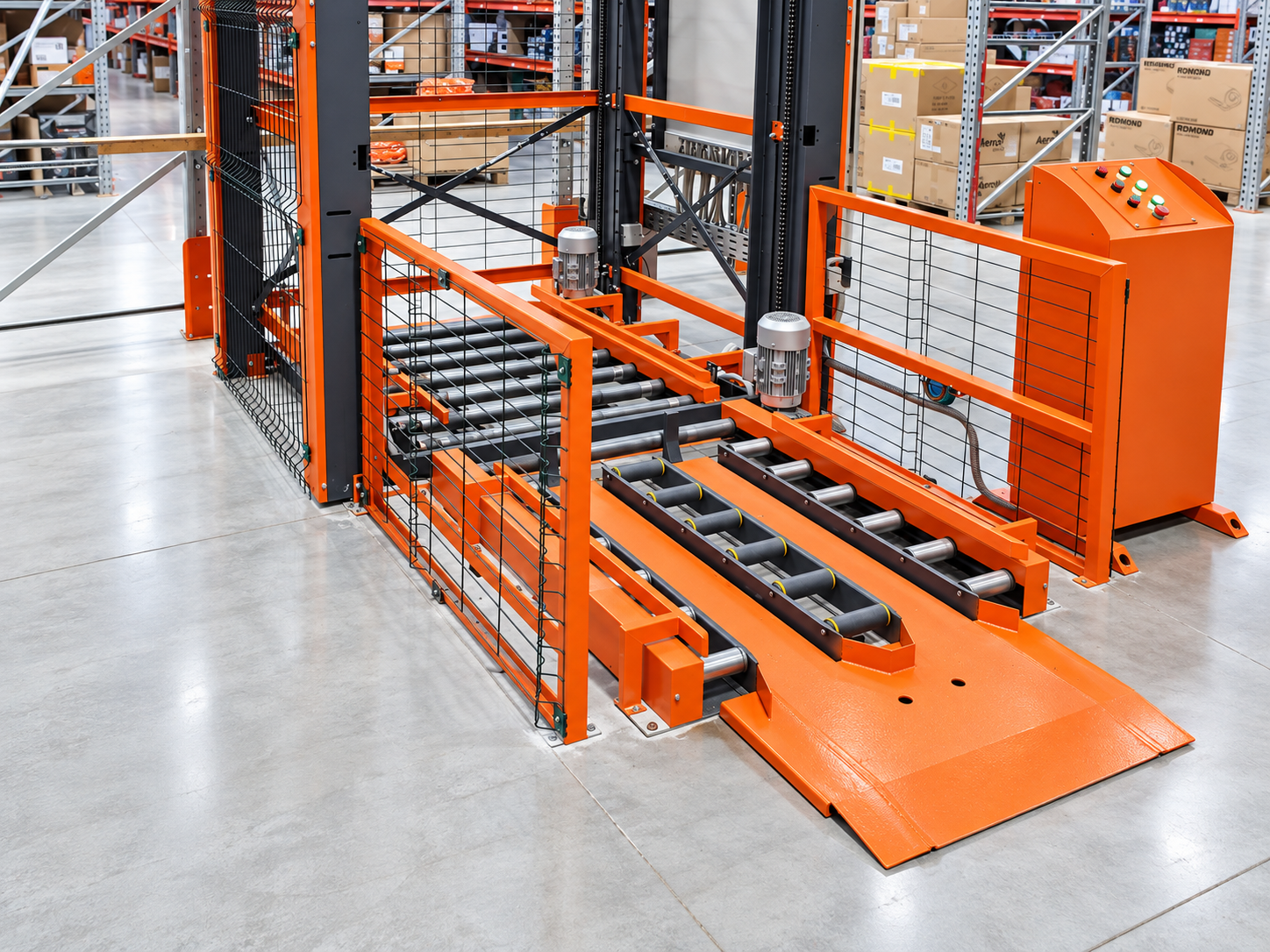

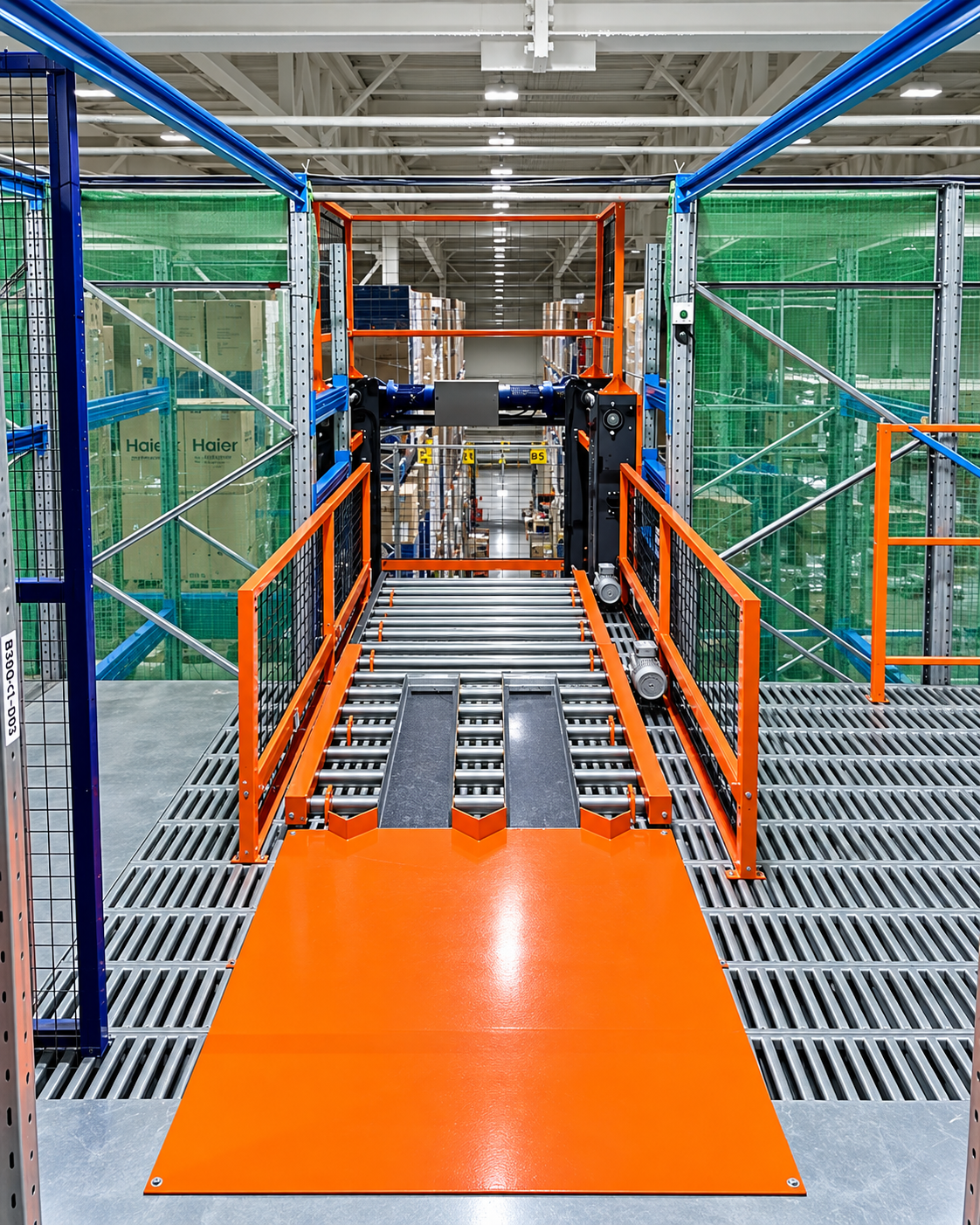

В галерее показаны общие виды элеватора, приемные конвейеры, ограждение шахты и элементы управления. Эти ракурсы помогают оценить расположение оборудования и доступ к его узлам.
При проектировании важно заранее определить габариты груза вместе с поддоном, высоту подъема, количество обслуживаемых уровней и способ загрузки. Также учитываются выступы груза, место для приемных участков и зоны доступа персонала.
Элеватор можно включить в существующую транспортную систему склада. Для этого согласуют высоты стыковки, направление движения паллет и обмен сигналами между подъемником и соседними конвейерами.
Выбрать исполнение →Элеватор в работе
Посмотрите работу оборудования: перемещение поддона между уровнями и взаимодействие подъемного механизма с конвейерными участками.
Последовательность работы
Паллету подают на загрузочный участок и выбирают уровень назначения. Система управления формирует команды перемещения, а датчики контролируют положение груза и каретки. После прибытия на заданный уровень поддон передается на разгрузочный участок.
Согласование грузопотока
Алгоритм работы зависит от числа точек загрузки и выгрузки и наличия накопительных конвейеров. В проекте учитываются готовность соседнего участка принять поддон и порядок движения паллет между уровнями.
Управление и контроль

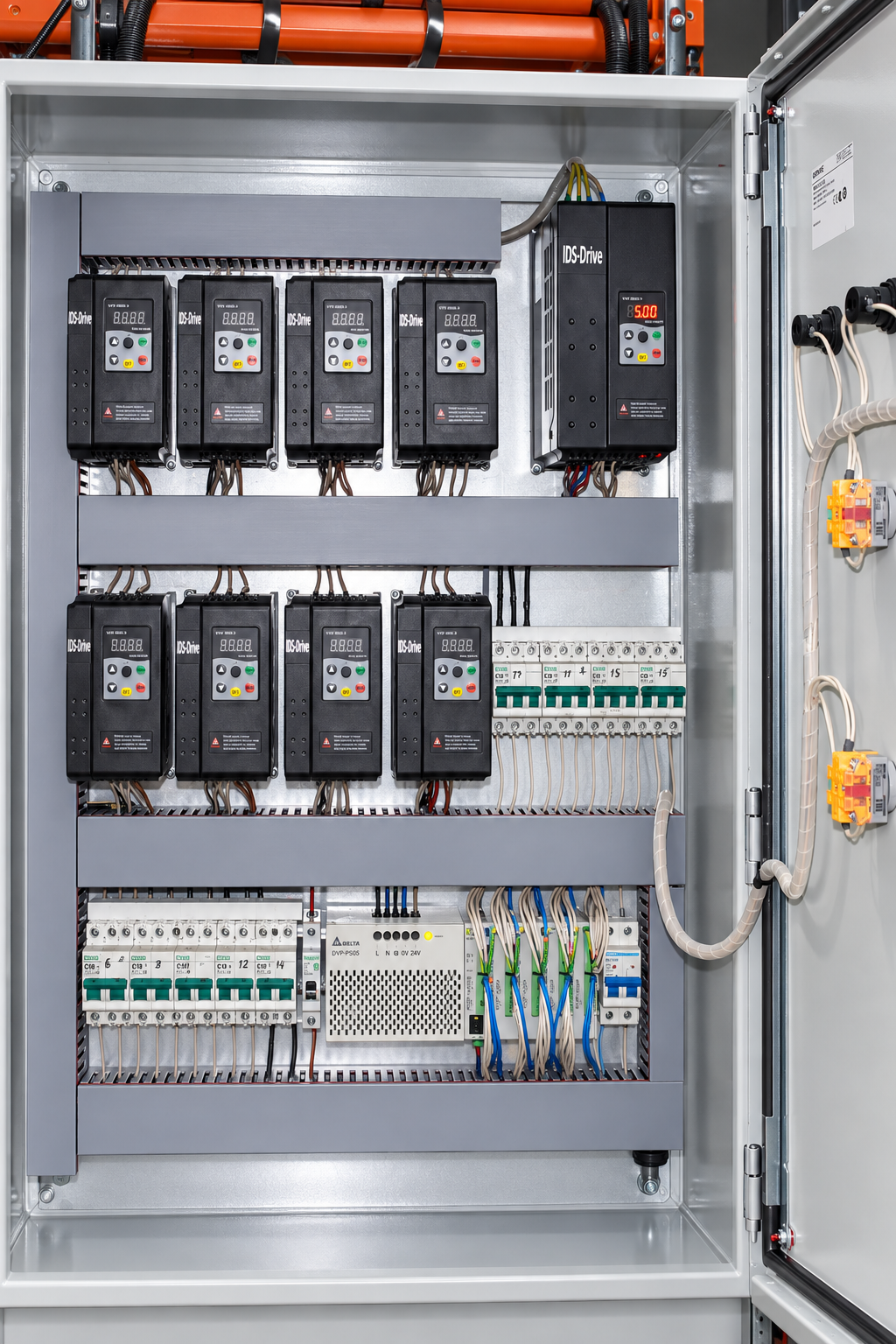

Оператор получает возможность управлять подачей груза и следить за состоянием оборудования. Состав датчиков, индикации и защитных функций определяется выбранным исполнением и условиями работы склада.
Элеватор с роликовым конвейером
Паллетный лифт является техническим решением, предназначенным для эффективной и безопасной многоуровневой вертикальной транспортировки поддонов с различной продукцией.
Элеватор позволяет значительно увеличить производительность и оптимизировать рабочие процессы в различных промышленных секторах.
Основное предназначение автоматического Элеватора заключается в обеспечении удобного и эффективного перемещения поддонов с продукцией на различные уровни зданий, складских помещений и этажей мезонина. Это особенно актуально для предприятий, работающих с большим объемом товаров или продукции, требующих скоростной и безопасной транспортировки.
Благодаря своей автоматизированной функциональности, автоматический Элеватор может существенно увеличить производительность предприятия и улучшить рабочие условия для персонала. Значительно сокращая необходимость вручную перемещать и поднимать поддоны, это устройство упрощает процесс складирования и извлечения товаров, сокращая вероятность повреждений и ускоряя выполнение задач.
Технические характеристики
| Параметр | РА-750 | РА-1500 |
|---|---|---|
| Нагрузка | 750 кг | 1500 кг |
| Производительность | Рассчитывается от высоты подъёма | Рассчитывается от высоты подъёма |
| Скорость движения каретки | 0,3 м/сек | 0,2 м/сек |
| Скорость движения рольганга | 0,25 м/сек | 0,2 м/сек |
| Габарит поддона минимальные | 800х1200х150 мм | 800х1200х150 мм |
| Габарит поддона максимальные | 800х1200х2000 мм | 800х1200х2000 мм |
| Выступ груза за пределы габариты поддона | Не более 50 мм с каждой стороны | Не более 50 мм с каждой стороны |
| Ширина рабочая | 900 мм | 900 мм |
| Загрузка/выгрузка | Фронтальная | Фронтальная |
| Высота загрузки/ выгрузки | 120мм | 400 мм |
| Загрузка | Загрузка штабелером, Загрузка с рохли допускается при наличии пандуса | Загрузка штабелером, Загрузка с рохли допускается при наличии пандуса |
| Габарит шахты (без учета привода и подшипника) * | 1820 х 1780* мм | 1820 х 1780* мм |
| Ограждение шахты лифта | Сетчатое ограждение | Сетчатое ограждение |
| Мотор редуктор приводного узла шахты | Конический мотор редуктор | Конический мотор редуктор |
| Рольганг приемный и разгрузочный габаритный размер | 1300 х 1450 мм | 1300 х 1450 мм |
| Накопительные рольганги | По запросу 1300 х 1450 мм | По запросу 1300 х 1450 мм |
| Ограждение на этажах загрузки/выгрузки | Стандартная высота 775 мм | Стандартная высота 775 мм |
| Мотор редуктор рольгангов | Червячный мотор редуктор | Червячный мотор редуктор |
| Питание | 380V | 380V |
| Материал металлоконструкции | Сталь с Порошково полимерным покрытием | Сталь с Порошково полимерным покрытием |
| Шкаф управления | - Кнопка пуск, кнопка стоп - Кнопка «Аварийной остановки» - Световая индикация «Сеть» «Стоп» «Авария» - Регулировка скорости осуществляется на панели частного преобразователя - Индикация заполненности рольгангов | - Кнопка пуск, кнопка стоп - Кнопка «Аварийной остановки» - Световая индикация «Сеть» «Стоп» «Авария» - Регулировка скорости осуществляется на панели частного преобразователя - Индикация заполненности рольгангов |
| Датчик | Датчик наличия поддона, датчик переполнения | Датчик наличия поддона, датчик переполнения |
| Пульт управления | На стойке 1 этаж | На стойке 1 этаж |
| Регулировка скорости | -20/ +10 % | -20/ +10 % (Частотные преобразователи) |
| Основной режим работы | На загрузку Каретка возвращается автоматически на 1 этаж | На загрузку Каретка возвращается автоматически на 1 этаж |
| Переключение режима загрузка/выгрузка | Тумблер в шкафу управления | Тумблер в шкафу управления |
Автоматизация и логика работы
Безопасность
Дополнительные опции
Элеватор с цепным конвейером
В современном бизнесе эффективность и удобство являются ключевыми факторами успеха. Особенно в логистике и складской деятельности, где необходимо оптимизировать процессы перемещения и хранения товаров. Одним из важных инструментов в этой области является элеватор для паллет.
Благодаря своей конструкции и механизмам, элеваторы для паллет обеспечивают быструю и эффективную работу. Они способны поднимать и опускать паллеты с грузом без задержек с минимальными усилиями оператора.
Технические характеристики
| Параметр | VS-1000 |
|---|---|
| Нагрузка | 1000 кг |
| Производительность | Рассчитывается от высоты подъёма |
| Скорость движения каретки | 0,2 м/сек |
| Скорость движения рольганга | 0,25 м/сек |
| Габарит поддона минимальные | 800х1200х150 мм |
| Габарит поддона максимальные | 800х1200х2000 мм |
| Выступ груза за пределы габариты поддона | Не более 50 мм с каждой стороны |
| Ширина рабочая | 900 мм |
| Загрузка/выгрузка | Фронтальная |
| Высота загрузки/ выгрузки | 120мм |
| Загрузка | Загрузка штабелером, Загрузка с рохли допускается при наличии пандуса |
| Габарит шахты (без учета привода и подшипника) * | 1820 х 1780* мм |
| Ограждение шахты лифта | Сетчатое ограждение |
| Мотор редуктор приводного узла шахты | Конический мотор редуктор |
| Рольганг приемный и разгрузочный габаритный размер | 1300 х 1450 мм |
| Накопительные рольганги | По запросу 1300 х 1450 мм |
| Ограждение на этажах загрузки/выгрузки | Стандартная высота 775 мм |
| Мотор редуктор рольгангов | Червячный мотор редуктор |
| Питание | 380V |
| Материал металлоконструкции | Сталь с Порошково полимерным покрытием |
| Шкаф управления | - Кнопка пуск, кнопка стоп - Кнопка «Аварийной остановки» - Световая индикация «Сеть» «Стоп» «Авария» - Регулировка скорости осуществляется на панели частного преобразователя - Индикация заполненности рольгангов |
| Датчик | Датчик наличия поддона, датчик переполнения |
| Пульт управления | На стойке 1 этаж |
| Регулировка скорости(Частотные преобразователи) | -20/ +10 % |
| Основной режим работы | На загрузку Каретка возвращается автоматически на 1 этаж |
| Переключение режима загрузка/выгрузка | Тумблер в шкафу управления |
Автоматизация и логика работы
Безопасность
Дополнительные опции
