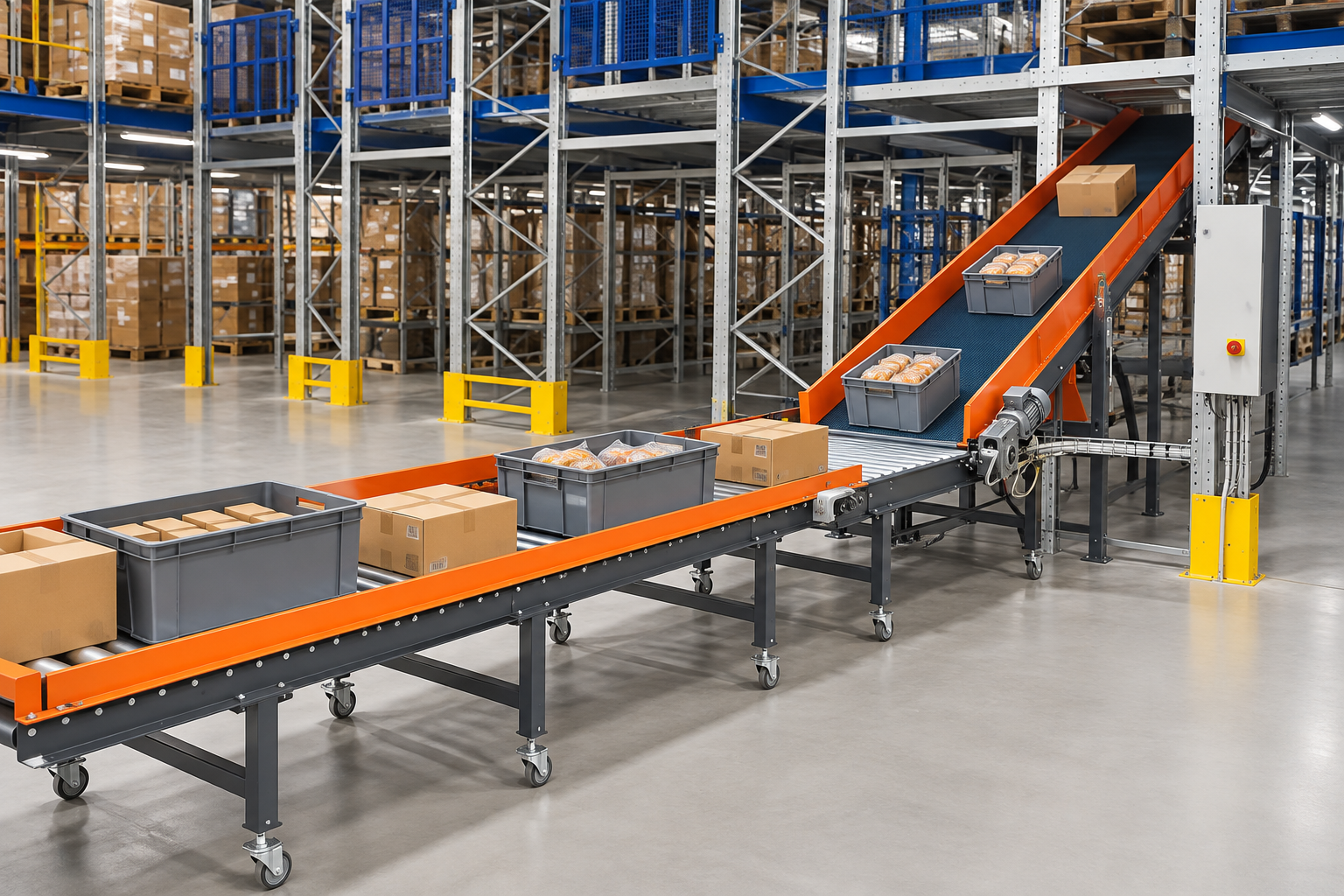

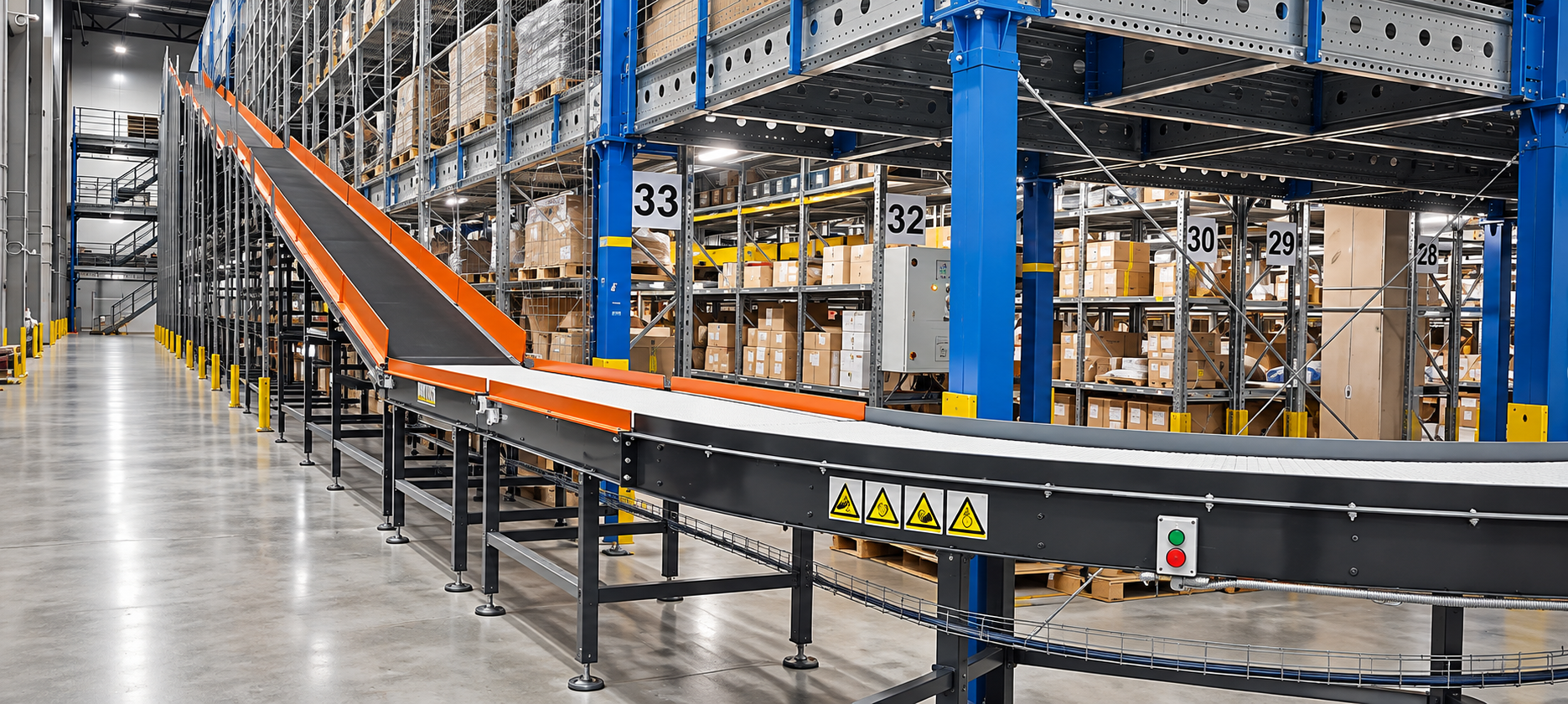

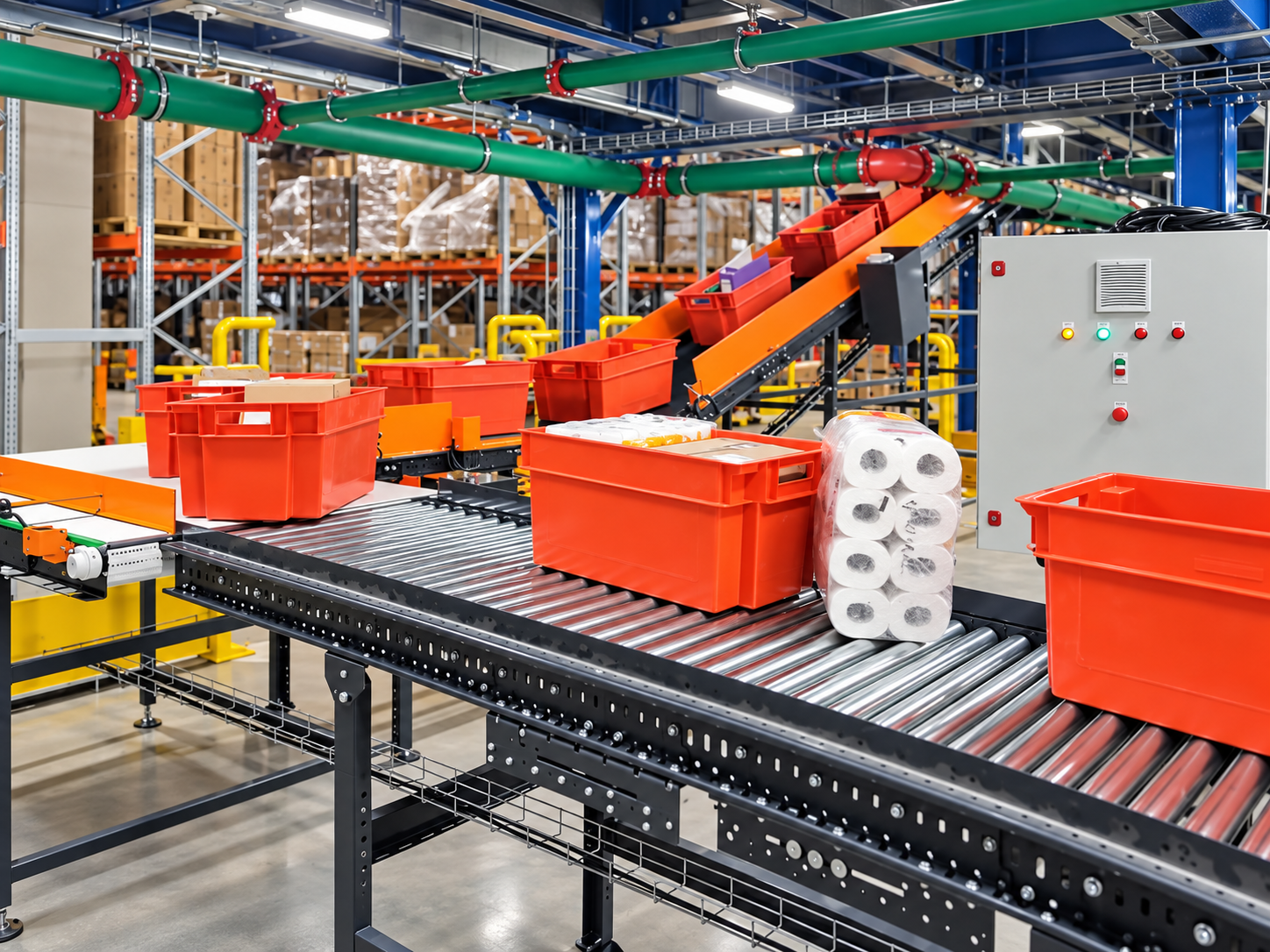

Конвейерная линия спуска товара с мезонина
Система для контролируемого перемещения коробок, лотков, ящиков и упакованных товаров с верхних уровней мезонина на нижний уровень склада. Компоновка, типы конвейеров, управление и ограждения подбираются под груз и планировку объекта.
До 18°угол наклонного участка по проекту
До 1 м/сскорость движения на текущей конфигурации
40 кг / п.м.указанная нагрузка на линию
ПроектированиеИзготовлениеАвтоматизацияИнтеграция
Описание
Автоматизированный спуск товара между уровнями
Конвейерная линия спуска товара с мезонина предназначена для безопасного и эффективного перемещения грузов с верхних уровней мезонинных конструкций на нижний уровень склада.
Линия позволяет автоматизировать поток товаров, снижает объем ручного труда и повышает скорость обработки заказов. Конвейерная система обеспечивает непрерывное и контролируемое перемещение продукции.
Конструкция линии может включать разные типы конвейеров и комплектующие, поэтому решение адаптируется под задачи склада, габариты грузов, точки загрузки и выгрузки и требуемую производительность.
□
Для коробоки лотков
⇵
Для мезонинныхскладов
⚙
Автоматизацияпотока
✓
Контролируемыйспуск
☷
Под задачузаказчика
i
При подборе линии учитываются вес и размеры груза, расстояние и скорость перемещения, условия эксплуатации, требования к безопасности и бюджет проекта.
Живое видео
Конвейерная линия в работе
Видео оборудования позволяет оценить компоновку линии, движение груза и взаимодействие участков при перемещении между уровнями мезонина.
Разные типы конвейеров
В линии могут сочетаться ленточные, модульные, пластинчатые и роликовые участки.
Смотреть состав линии →Управление и датчики
ПЛК, частотные преобразователи, датчики, сигнализация и защитные функции формируются под алгоритм линии.
Обсудить автоматику →36,4 секдлительность ролика
16:9горизонтальный формат
Состав линии
Оборудование под конкретную трассу и поток
Выберите элемент слева — описание, характеристики и назначение выбранного узла появятся в карточке. Состав линии формируется под габариты помещения, груз и требуемую производительность.
Ленточные конвейеры

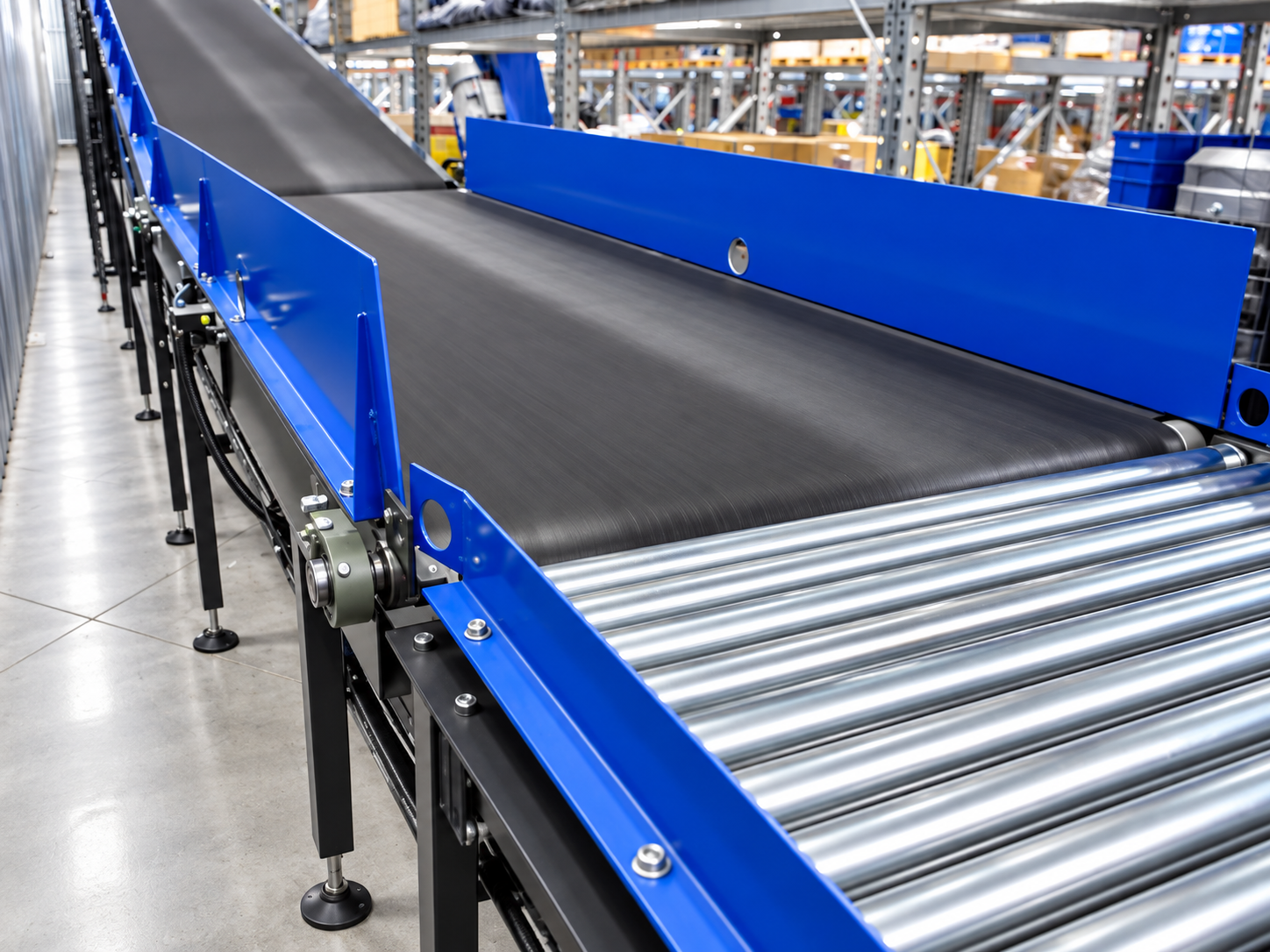

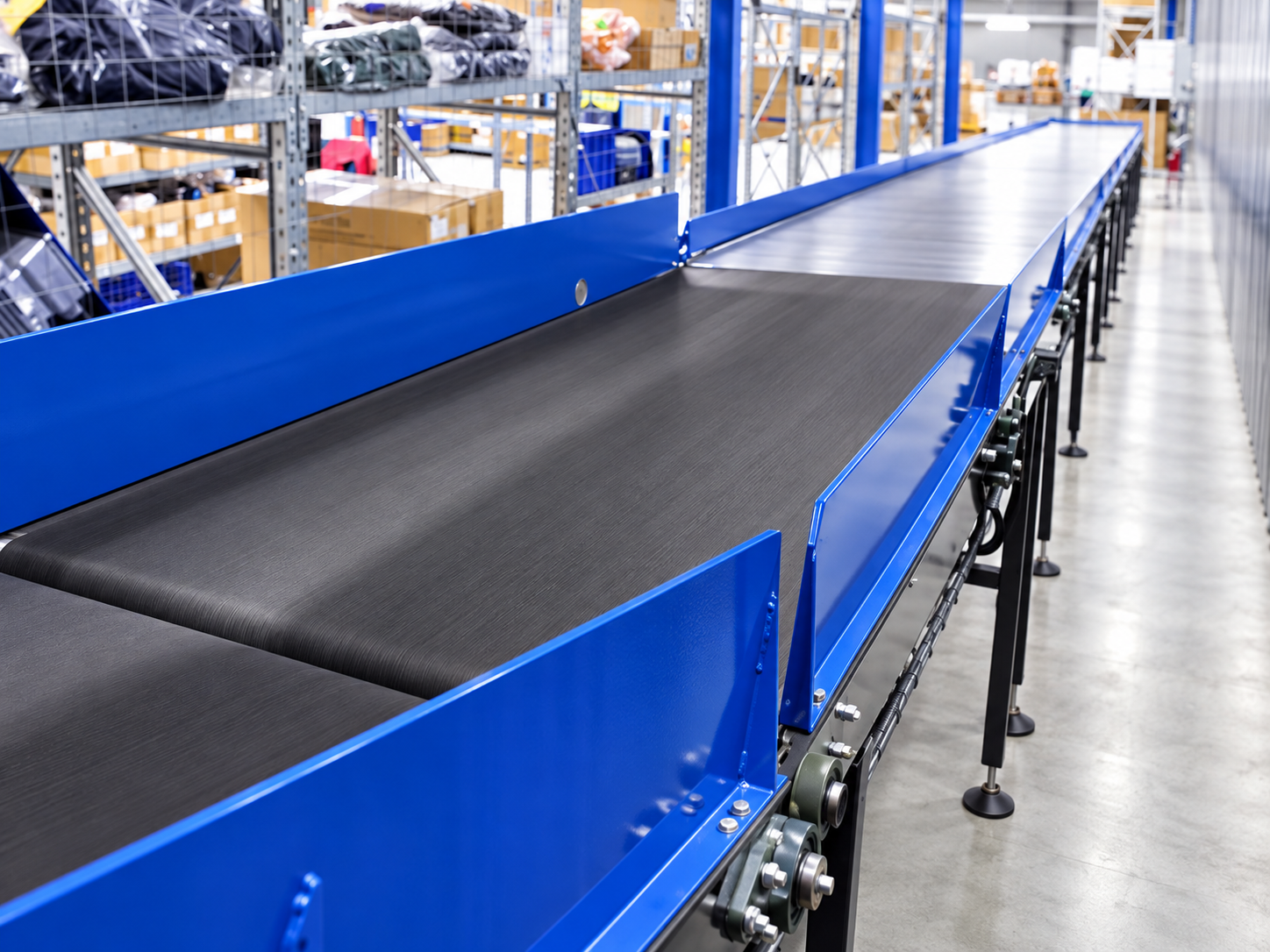

Прямые и наклонные ленточные конвейеры используются для транспортировки штучной продукции, коробов, упаковки, тары и других грузов. Для линии спуска наклонный участок обеспечивает перемещение между уровнями, а прямой участок — удобную загрузку, разгрузку и горизонтальную передачу.
Подробнее →Характеристики
Основные параметры линии
Конкретные значения и комплектация уточняются после анализа груза, планировки и требуемой производительности.
| Параметр | Значение / диапазон | Примечание |
|---|---|---|
| Тип груза | Картонные коробки / упакованные товары с плоским дном / лотки / ящики | Уточняется по проекту |
| Габариты груза | min 200 × 200 | Максимальный габарит влияет на выбор ширины транспортирующего участка |
| Расположение линии | Снаружи торца мезонина / внутри мезонина | Уточняется по проекту |
| Длина | Не регламентируется | Зависит от количества этажей мезонина, точек загрузки и места выгрузки |
| Ширина | 520 / 570 / 620 / 670 / 720 / 770 / 820 | Зависит от максимального габарита перемещаемого продукта |
| Угол наклона | До 18° | Определяется по габаритам продукта, его весу и технологической задаче |
| Ограждения | 50 / 100 / 200 | Возможно изготовление индивидуальной высоты |
| Скорость движения | До 1 м/с | Влияет на выбор мотор-редукторов; возможно частотное управление |
| Нагрузка на линию | 40 кг на 1 п.м. | Влияет на длину конвейеров и выбор мотор-редуктора |
| Датчики контроля | Фотоэлектрические / индуктивные / лазерные | Для позиционирования и безопасности |
| Материал рамы | Сталь, порошковая окраска | Стандартно RAL7024; защитные кожухи и ограждения RAL2004; возможна окраска по пожеланию заказчика |
| Температура эксплуатации | от +5 до +45 °C | Для склада / производства |
| Ограничения | Для наклонных участков учитывается соотношение высоты и длины продукта | На текущей странице указано ограничение для продукта, высота которого превышает его длину |
Режимы управления
На текущей странице предусмотрены ручной, автоматический и дистанционный режимы. Для линии спуска отдельно указаны два сценария работы:
Беспрерывная работа линии
Автоматическое включение и выключение отдельных конвейеров в зависимости от нахождения товара
Состав автоматики
Датчики скорости, натяжения, перегрузки и положения
Электродвигатели, пускатели и частотные преобразователи
ПЛК, панели оператора и SCADA
Аварийная остановка, световая и звуковая сигнализация
Важно при расчете
Угол наклона, ширина, привод и ограждения должны подтверждаться расчетом для фактического груза. Особенно важно проверить устойчивость упаковки на наклонном участке.
Ключевые преимущества
Гибкая конструкция и автоматизация потока
Малошумная работа
В текущем описании линия позиционируется как чистое, малошумное и экономичное решение.
Длительный ресурс
Применяемые узлы и транспортирующие элементы рассчитаны на длительную эксплуатацию при корректном подборе.
Простота обслуживания
Конструкция ориентирована на понятное обслуживание и доступность основных узлов.
Защитные кожухи
Мотор-редуктор и вращающиеся части могут быть закрыты дополнительными защитными кожухами.
Работа между уровнями

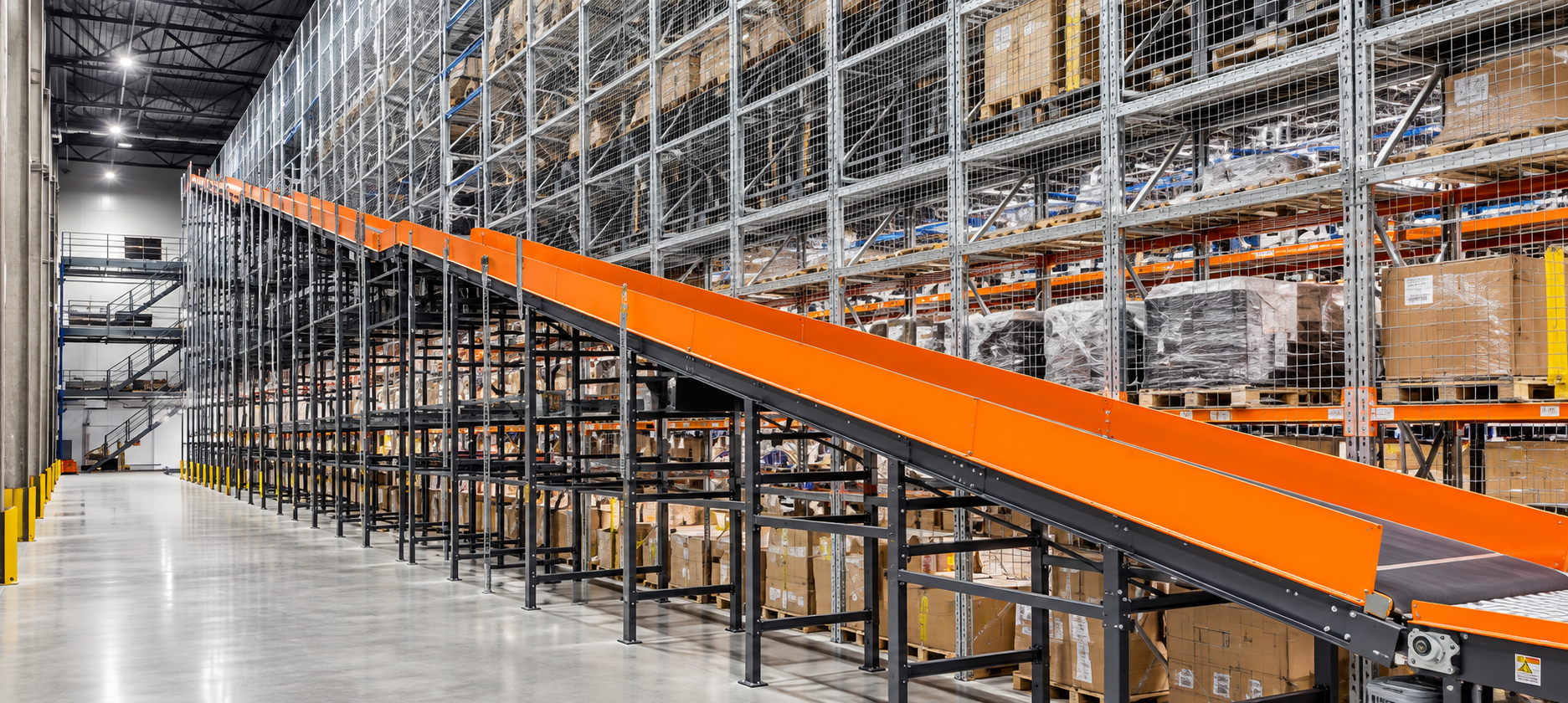

Наклонные участки связывают этажи мезонина и позволяют выстроить контролируемый спуск товара.
Датчики и контроль
Линию можно автоматизировать и дополнить датчиками позиционирования и контроля.
Гибкая компоновка
В одной системе сочетаются прямые, наклонные, поворотные, роликовые и накопительные участки.
Интеграция управления
ПЛК, частотное управление и операторские средства объединяются в общий алгоритм линии.
Модульная конструкция позволяет оперативно
- добавить или изменить высоту боковых ограждений;
- добавить или убрать секцию с учетом необходимости замены ленты;
- автоматизировать конвейер и установить датчики.
Как мы работаем
От схемы мезонина до запуска линии
Компоновка формируется вокруг реальной планировки, груза и требуемого сценария движения.
01
Исходные данные
Получаем план помещения, этажность, точки загрузки и выгрузки, размеры и массу груза.
02
Компоновка
Определяем типы конвейеров, длины участков, углы, повороты, накопление и ограждения.
03
Изготовление
Производим механические узлы, систему управления и необходимое дополнительное оборудование.
04
Монтаж и запуск
Собираем линию на объекте, проверяем алгоритм, датчики и взаимодействие участков.
Выполненные проекты DAYAN
Реальное оборудование, задачи заказчиков и готовые решения.
Ленточный конвейер с узлом УФ-обработки
Конвейер длиной 4000 мм с ПУ-лентой шириной 150 мм и встроенным кожухом для УФ-лампы. Изготовлен по индивидуальному техническому заданию.
Смотреть проект
Переворот упаковки и объединение потока сыра
Переориентация круглой упаковки сыра и сведение четырех транспортных ручьев в один поток перед следующей технологической операцией.
Смотреть проект
Конвейер для выкладки и дозирования продукции
Широкая ПУ-лента, нержавеющая конструкция и съемный столик под весы в рабочей зоне оператора. Решение для производства выпечки и кондитерских изделий.
Смотреть проект
Объединитель потока 4 в 1
Конвейерный узел для сведения четырех параллельных потоков продукции в один общий поток. Конструкция выполнена из нержавеющей стали AISI 304.
Смотреть проект
Линия спуска штучного груза с этажей мезонина (Санкт-Петербург)
Спуск штучного груза с четырёх этажей мезонина. Три ленточных конвейера по 12,7 м, поворотный модульный участок и рольганги. Автоматический запуск и остановка по наличию товара.
Смотреть проект
Автоматическая отбраковка ПЭТ-паков
Камера считывания штрих-кода и верхний конвейер автоматически отводят паки с некорректной маркировкой на накопительный рольганг длиной 2500 мм.
Смотреть проект
Ленточные конвейеры для сырных головок
Два конвейера из нержавеющей стали для транспортировки сырных головок: длины 3200 и 2000 мм, пищевая лента шириной 500 мм.
Смотреть проект
Конвейер для разворота продукта 180° с системой быстросъёмной ленты
Реализованный проект DAYAN: нержавеющий ленточный конвейер для разворота продукта на 180° с системой быстрого снятия ленты для удобной санитарной обработки и обслуживания.
Смотреть проектПроекты можно посмотреть в общем каталоге.
