Линия для спуска штучного груза с четырёх этажей мезонина. Ленточные конвейеры, поворотный модульный участок и рольганги объединены в систему с автоматической остановкой и запуском по наличию товара.
Фотографии линии на объекте в Санкт-Петербурге.
Спуск штучного груза с четырёх этажей мезонина. В составе линии — три ленточных конвейера, поворотный модульный конвейер, приводной и гравитационный рольганги. Работой оборудования управляет шкаф управления.
В ролике показано движение тары по линии: подача на мезонине, транспортировка между участками, прохождение поворота и перемещение к роликовому участку в нижней зоне склада.
Реальная съёмка работы оборудования на объекте. Продолжительность ролика — 36 секунд.
Видео не загрузилось. Попробуйте открыть страницу заново или воспользуйтесь полным комплектом файлов.
Проект в Санкт-Петербурге предназначен для спуска штучного груза с четырёх этажей мезонина. Для такого участка важно не только переместить товар между уровнями, но и продолжить его движение по складу с учётом расположения стеллажей и доступных проходов.

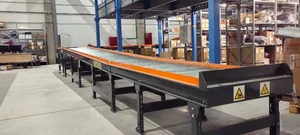

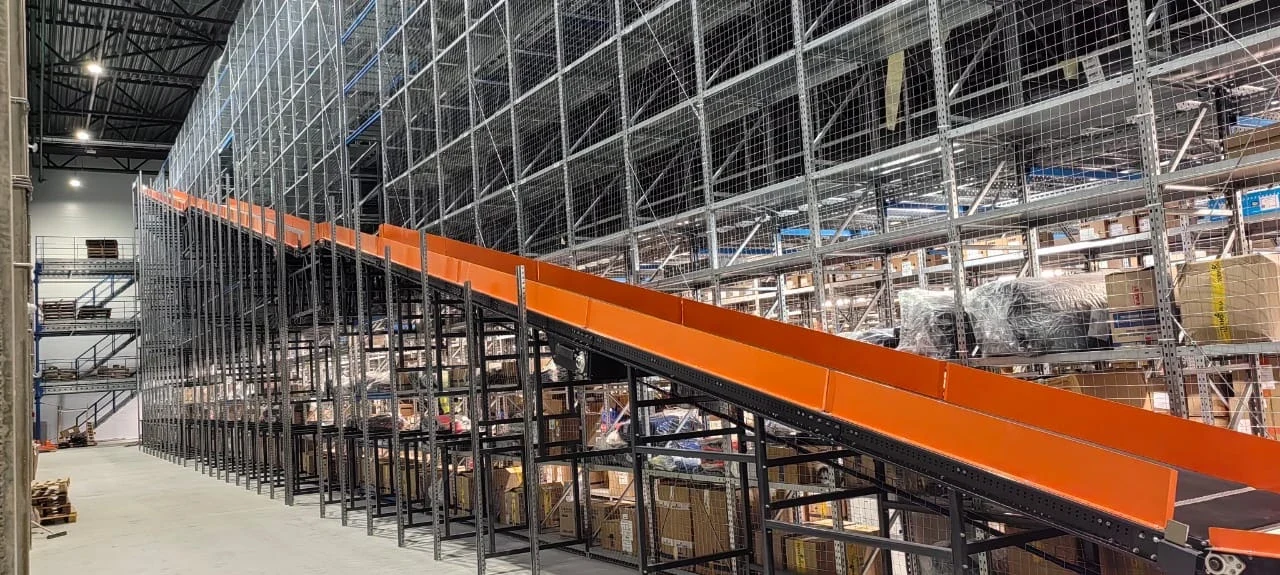

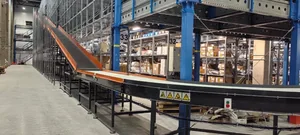

Линия объединяет межэтажное перемещение и транспортировку в нижней зоне. На фотографиях показаны протяжённые наклонные участки вдоль мезонина, поворот и роликовые секции.
В состав вошли три ленточных конвейера длиной по 12,7 м, поворотный модульный конвейер длиной 9 м, приводной рольганг длиной 5 м и гравитационный рольганг длиной 1,92 м.

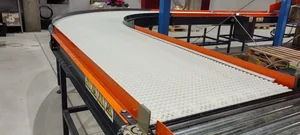

Ленточные участки формируют протяжённую часть трассы спуска. Поворотный модульный конвейер позволяет изменить направление движения груза в нижней зоне, а рольганги продолжают транспортный маршрут. Разные участки дополняют друг друга в общей компоновке линии.
Линия решает задачу спуска штучного груза с четырёх этажей мезонина.

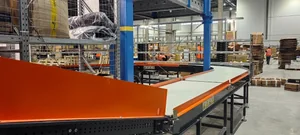

Поворотный участок связывает трассу спуска с транспортными секциями нижнего уровня.
Ленточные, модульный и роликовые конвейеры объединены в составе одного проекта.
Шкаф управления останавливает линию без товара и включает её при его появлении.
Состав оборудования и режим управления для выполненного проекта в Санкт-Петербурге.
| Оборудование | Кол-во | Длина одной единицы | Всего |
|---|---|---|---|
| Ленточный конвейер | 3 шт. | 12,7 м | 38,1 м |
| Поворотный модульный конвейер | 1 шт. | 9 м | 9 м |
| Рольганг приводной | 1 шт. | 5 м | 5 м |
| Рольганг гравитационный | 1 шт. | 1,92 м | 1,92 м |
| Итого транспортных единиц | 6 шт. | Сумма длин | 54,02 м |
54,02 м — сумма длин перечисленного оборудования: 3 × 12,7 + 9 + 5 + 1,92. Это не габарит линии по полу и не длина одного отдельного конвейера.
Сформирована линия спуска штучного груза с четырёх этажей мезонина с продолжением транспортного маршрута в нижней зоне склада. Механическая часть объединена с управлением, которое переводит линию в останов при отсутствии товара и возобновляет работу при его появлении.
Расскажите о грузе, количестве уровней и планировке склада. Подготовим решение под высоты, маршрут и условия вашего участка.
