Сортировочная линия
Объединение и распределение потоков может работать в едином алгоритме с системой сортировки.
Управление потоком продукции
Объединитель потока продукции
Оборудование для сведения двух или нескольких транспортных потоков в один общий поток. Конструкция, тип транспортирующей поверхности, геометрия схода и алгоритм подачи рассчитываются под конкретный продукт и производительность линии.
2 и более входовсведение в одну линию
Под продукткоробки, упаковка, тара, штучные изделия
Синхронизацияпо датчикам и алгоритму — при необходимости
Индивидуальная компоновкаразмеры и геометрия по ТЗ
Принцип компоновки. Конкретное исполнение — по техническому заданию.
Описание
Для объединения нескольких линий в один поток
Объединитель потока продукции применяется, когда продукция поступает с двух или нескольких конвейеров и должна быть передана на один общий транспортный участок, упаковочную машину, маркиратор, контрольное оборудование или следующий технологический модуль.
Конструкция разрабатывается под габариты и устойчивость продукта, скорость входящих потоков, требуемую производительность и доступную площадь. В зависимости от задачи могут применяться ленточные, модульные, роликовые или комбинированные транспортные участки.
Если продукция поступает неравномерно, система может дополняться датчиками наличия, накопительными участками и алгоритмом поочередной подачи, чтобы избежать столкновений и заторов.
Продукткоробки, упаковка, тара
Потоки2 → 1, 3 → 1 и более
Исполнениенержавеющая или окрашенная сталь
Управлениемеханическое или автоматизированное

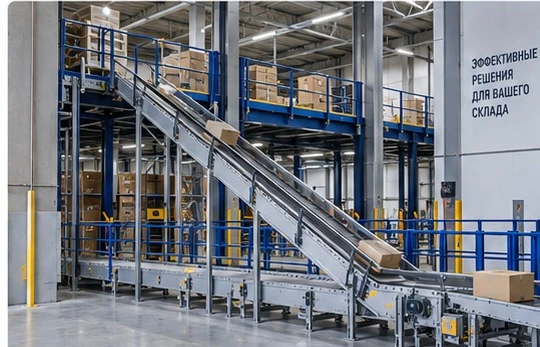

Иллюстрация к описанию оборудования| Назначение | Объединение двух и более входящих потоков продукции в один выходящий поток |
|---|---|
| Тип продукции | Коробки, упаковка, лотки, тара и другая штучная продукция с параметрами по техническому заданию |
| Количество входящих потоков | Индивидуально, в зависимости от схемы линии |
| Тип транспортирующей поверхности | Ленточная, модульная, роликовая или комбинированная — по продукту |
| Материал рамы | Нержавеющая сталь или окрашенная сталь |
| Рабочая ширина | По габаритам транспортируемой продукции и требуемой компоновке |
| Высота | Фиксированная или регулируемая — по техническому заданию |
| Скорость | Подбирается под производительность входящих и выходящего потоков |
| Привод | Мотор-редуктор; количество приводов зависит от конструкции |
| Регулирование скорости | Фиксированная скорость или частотное регулирование |
| Направляющие | Боковые направляющие, регулируемые под продукт |
| Автоматизация | Датчики наличия, приоритет потока, поочередная подача, накопление и блокировки — по проекту |
| Система управления | Локальное управление или интеграция в общий шкаф управления линии |
| Исполнение | Индивидуальное по техническому заданию |
⇄
Геометрия под трассуУгол входа и расположение линий рассчитываются под площадку.
◔
Скорость под потокУчитывается суммарная производительность входящих линий.
◉
ДатчикиКонтроль присутствия продукта и заполнения участка.
⚙
АвтоматикаВозможна поочередная подача и приоритет отдельных линий.
Ключевые преимущества
Стабильный поток на следующем участке линии
⇢
Сведение нескольких линийПозволяет передать продукцию с нескольких источников на одно оборудование.
▦
Экономия пространстваКомпоновка под площадку помогает избежать лишних транспортных участков.
◉
Контролируемая подачаДатчики и алгоритм снижают риск заторов в зоне объединения.
⚙
Интеграция в автоматикуОбъединитель может работать как часть общего алгоритма линии.
✎
Изготовление под заказРазмеры, материалы и конструкция формируются под реальный продукт.
✓
Единый проектМеханика, приводы, датчики и шкаф управления могут проектироваться совместно.
Иллюстрация к описанию оборудованияВарианты исполнения
Как может выглядеть объединение потока
Конкретная механика зависит от продукта и производительности. На практике различается не только число входов, но и логика подачи.
2 потока → 1
Базовый вариант для объединения двух транспортных линий перед следующим технологическим участком.
3 потока → 1
Для нескольких источников продукции, когда требуется сформировать единый выходящий поток.
С накоплением
Буферные участки помогают компенсировать неравномерную подачу продукции с входящих линий.
С синхронизацией
Датчики и алгоритм управления задают порядок пропуска продукции в общую линию.
Принцип работы
Как формируется общий поток
01
Поступление продукта
Продукция подходит к зоне объединения по двум или нескольким входящим конвейерам.
02
Контроль зоны
При автоматическом исполнении датчики фиксируют наличие продукта и состояние выходящего участка.
03
Объединение
Продукция направляется в общий транспортный поток механически или по заданной логике.
04
Передача дальше
Сформированный поток поступает на упаковку, маркировку, контроль или следующую операцию.
Для расчета
Какие данные нужны инженеру
По продукции
Габариты и масса единицы продукции
Тип упаковки и устойчивость при движении
Ориентация продукции на каждом входящем конвейере
Минимальный допустимый интервал между изделиями
По линии
Количество входящих потоков и их расположение
Производительность каждого входящего участка
Скорость и ширина существующих конвейеров
Высота транспортной поверхности и доступная площадь
Требования к автоматике и сигналам соседнего оборудования
Интеграция
Объединитель как часть комплексной линии
Такой узел особенно полезен перед упаковочным, маркировочным, контрольным или сортировочным оборудованием, когда несколько источников продукции должны работать на общий следующий участок.
Конвейерная система
Подача с нескольких участков на один общий конвейер с синхронизацией скоростей.
Комплексная автоматизация
Датчики, приводы и шкаф управления проектируются вместе с механикой линии.
Нужно объединить несколько конвейеров?
Пришлите схему участка, размеры продукции и производительность каждого входящего потока — подготовим вариант компоновки.
Практика DAYAN
Выполненные проекты DAYAN
Выполненные проекты с фотографиями оборудования и подробным описанием реализованных решений.
Ленточный конвейер с узлом УФ-обработки
Конвейер длиной 4000 мм с ПУ-лентой шириной 150 мм и встроенным кожухом для УФ-лампы. Изготовлен по индивидуальному техническому заданию.
Смотреть проект ↗
Переворот упаковки и объединение потока сыра
Переориентация круглой упаковки сыра и сведение четырех транспортных ручьев в один поток перед следующей технологической операцией.
Смотреть проект ↗
Конвейер для выкладки и дозирования продукции
Широкая ПУ-лента, нержавеющая конструкция и съемный столик под весы в рабочей зоне оператора. Решение для производства выпечки и кондитерских изделий.
Смотреть проект ↗
Объединитель потока 4 в 1
Конвейерный узел для сведения четырех параллельных потоков продукции в один общий поток. Конструкция выполнена из нержавеющей стали AISI 304.
Смотреть проект ↗
Автоматическая отбраковка ПЭТ-паков
Камера считывания штрих-кода и верхний конвейер автоматически отводят паки с некорректной маркировкой на накопительный рольганг длиной 2500 мм.
Смотреть проект ↗
Ленточные конвейеры для сырных головок
Два конвейера из нержавеющей стали для транспортировки сырных головок: длины 3200 и 2000 мм, пищевая лента шириной 500 мм.
Смотреть проект ↗
Конвейер для разворота продукта 180° с системой быстросъёмной ленты
Реализованный проект DAYAN: нержавеющий ленточный конвейер для разворота продукта на 180° с системой быстрого снятия ленты для удобной санитарной обработки и обслуживания.
Смотреть проект ↗Запрос предложения
Рассчитаем объединитель потока
Укажите количество входящих конвейеров, продукт, скорость и задачу следующего участка линии.
