Компактная спираль
Использование высоты помещения для транспортной трассы.
Спиральные конвейеры · модульное исполнение
Модульный спиральный конвейер
Управляемый подъём или спуск продукции по многоярусной модульной ленте — с компоновкой под ваш участок.
Подъём и спуск продукции между уровнями
Модульный спиральный конвейер перемещает продукцию вверх или вниз по винтовой траектории. Приводное движение позволяет согласовать скорость транспортировки с производительностью соседнего оборудования.

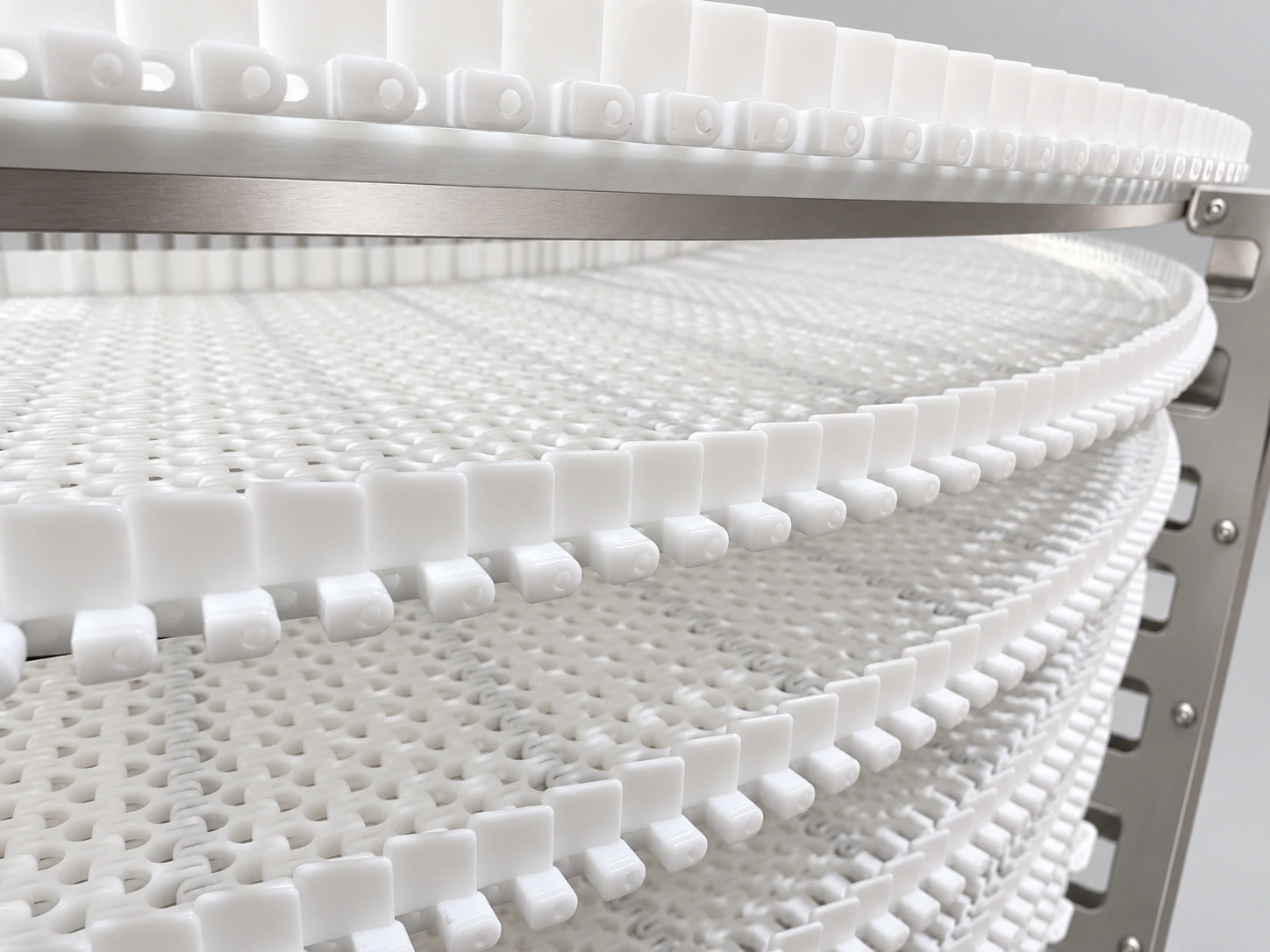

Рабочая поверхность выполнена из модульной пластиковой ленты, подобранной для движения по спирали. Тип модулей и степень открытости поверхности выбираются с учётом продукта, условий эксплуатации и требований к очистке.
Высота, радиус, количество ярусов, ширина ленты и компоновка входа и выхода определяются по техническому заданию. Привод, направляющие, датчики и управление подбираются для конкретной линии.
Направление движенияПодъём или спуск по проекту
Рабочая поверхностьМодульная пластиковая лента
КомпоновкаМногоярусная спираль
УправлениеИнтеграция по ТЗ

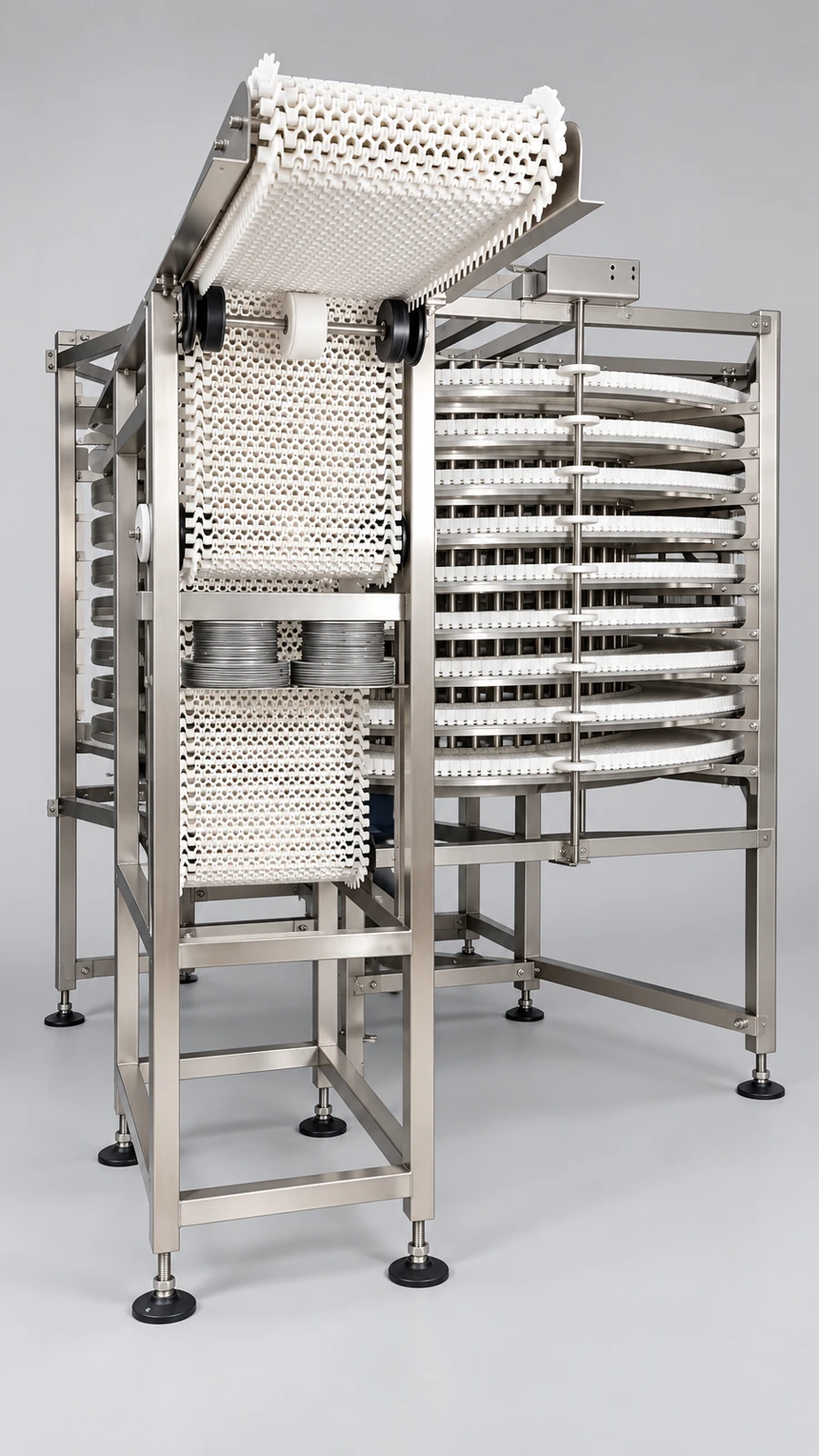

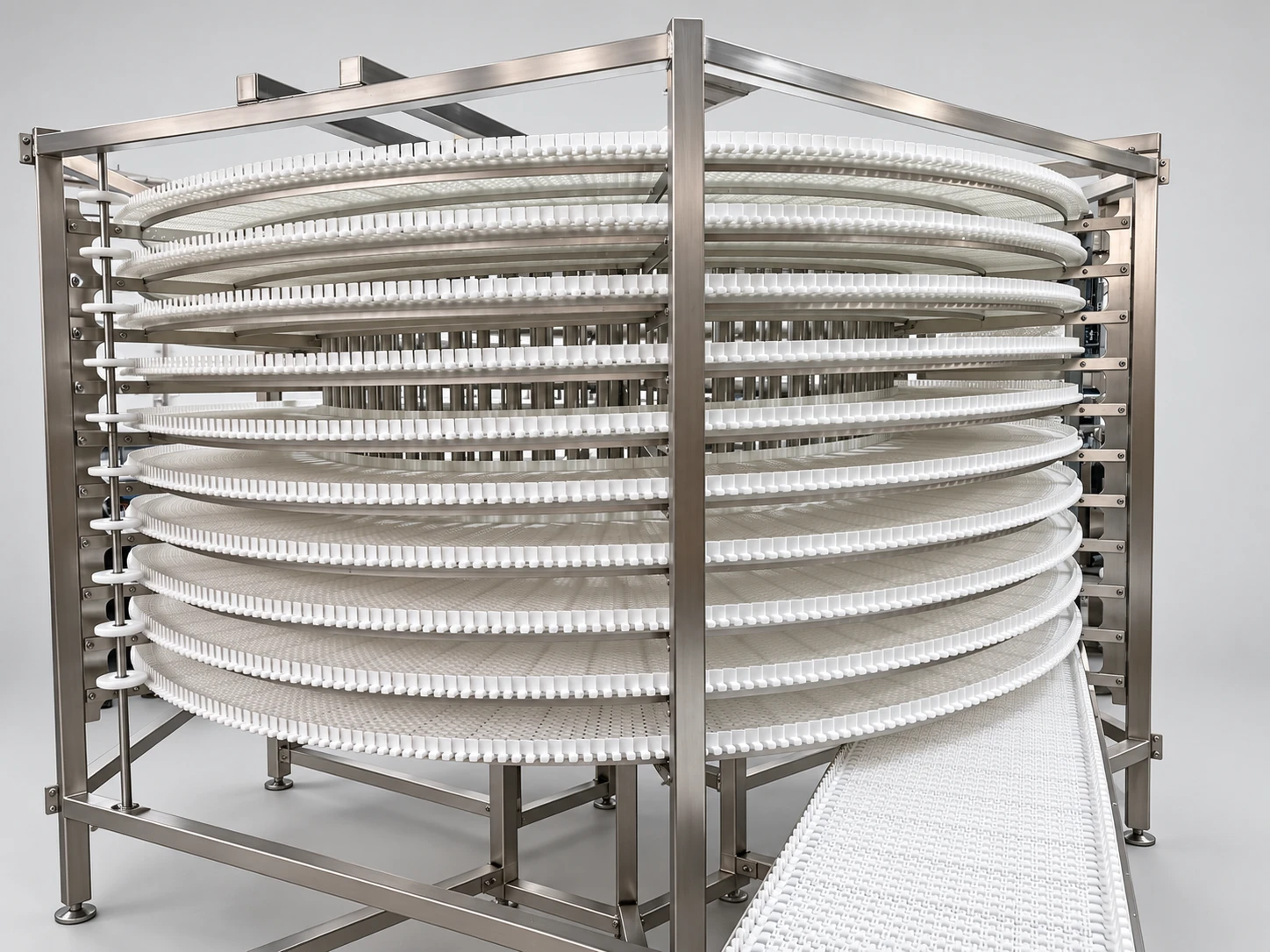

Модульный спиральный конвейер — общий вид1 / 6
На фото — вариант конструкции. Окончательное исполнение определяется техническим заданием.
Характеристики модульного спирального конвейера
Размеры и рабочие параметры подтверждаются после расчёта под продукцию и технологический процесс.
| Тип конвейера | Спиральный модульный, приводной |
|---|---|
| Рабочая поверхность | Модульная пластиковая лента для спиральной трассы |
| Направление движения | Подъём или спуск — по проекту |
| Ширина ленты | По продукту и требуемому потоку |
| Высота и число ярусов | По перепаду уровней и длине трассы |
| Радиус спирали | По типу ленты и доступной площади |
| Вход и выход | Положение и высота по компоновке линии |
| Материал конструкции | Нержавеющая или окрашенная сталь — по условиям эксплуатации |
|---|---|
| Материал модулей | По температуре, продукту и условиям очистки |
| Скорость движения | По производительности линии |
| Допустимая нагрузка | Подтверждается расчётом |
| Привод | По нагрузке, геометрии и скорости |

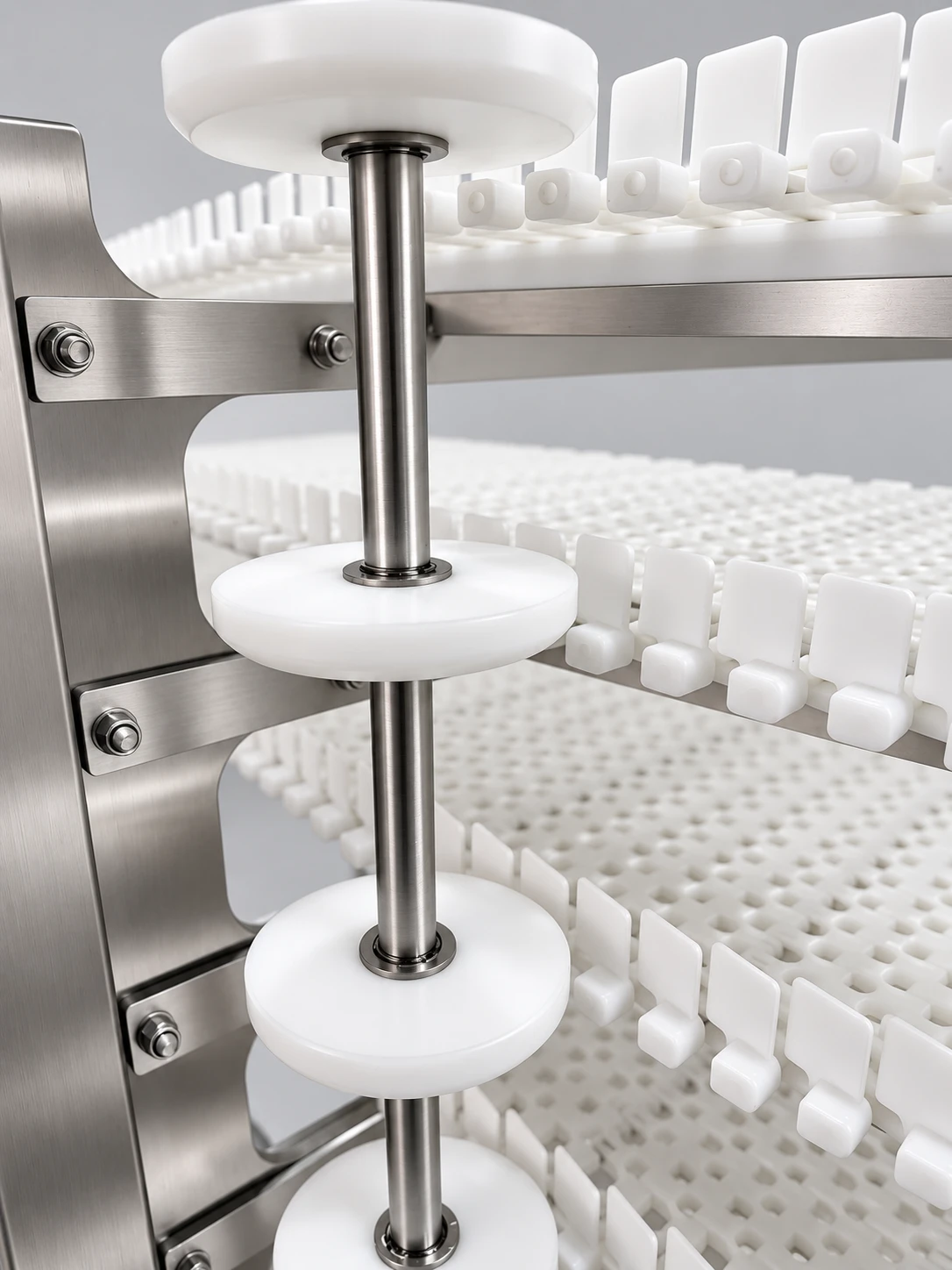

| Направляющие и опоры | По устойчивости продукции и трассе |
| Автоматика | Датчики, аварийная остановка и согласование работы линии — по ТЗ |
Размеры, скорость, нагрузка и мощность подтверждаются после расчёта под конкретный продукт.
Ключевые преимущества
Конструкция и комплектация под производственный процесс.
Модульная лента
Рабочая поверхность под продукт и условия эксплуатации.
Управляемое движение
Скорость согласовывается с потоком продукции.
Подъём или спуск
Соединение участков на разных уровнях.
Компоновка по проекту
Высота, радиус и расположение входа и выхода по ТЗ.
Сопряжение с линией
Интеграция с соседними транспортными участками.
Обслуживание
Доступ для очистки и сервиса учитывается при проектировании.
Комплексное изготовление
Проектирование, производство, монтаж и пусконаладка.
Видео оборудования
Модульный спиральный конвейер в работе
Спиральный участок связывает разные уровни линии и обеспечивает приводную транспортировку продукции на ограниченной площади.
Лента под продукт

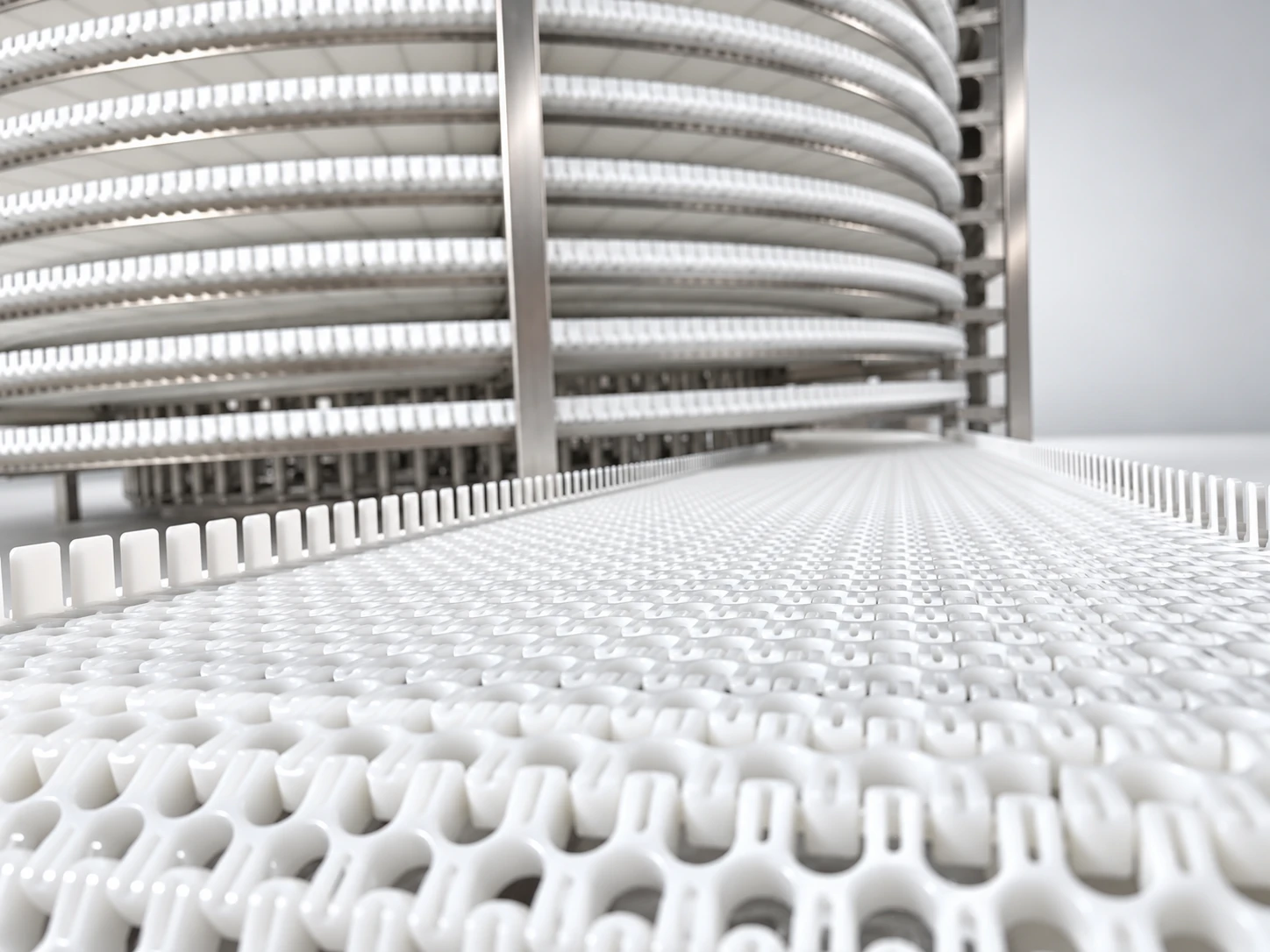

Используем модульную пластиковую ленту, рассчитанную на спиральную траекторию. Материал, ширину и тип поверхности согласовываем с размерами продукции и условиями эксплуатации.
Компоновка под участок

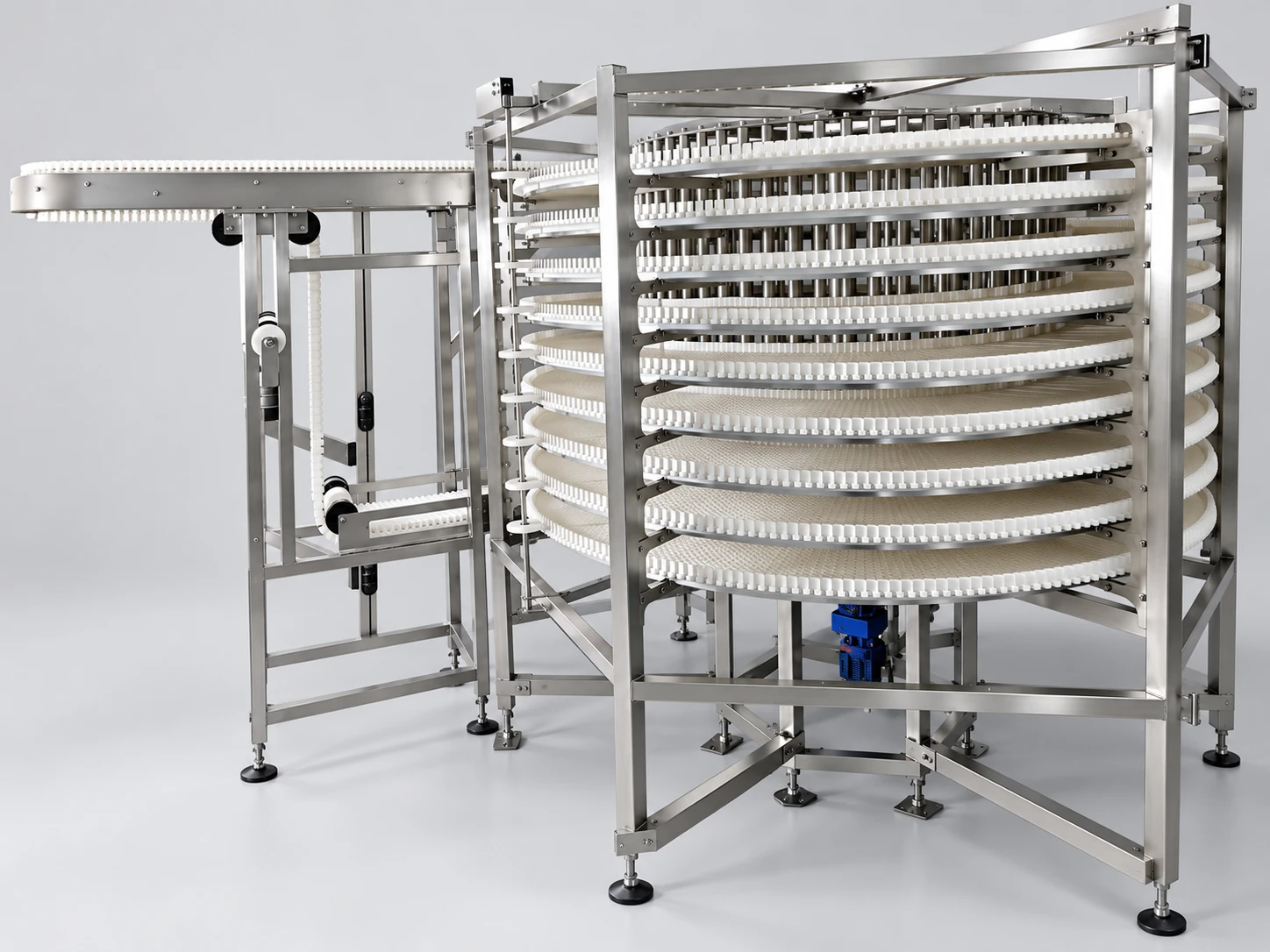

Высоты входа и выхода, число ярусов и радиус определяются по планировке. Направление движения и скорость подбираются под требуемый поток.
Интеграция и обслуживание
Предусматриваем сопряжение с соседними конвейерами, доступ для очистки и сервиса, датчики и согласование работы с автоматикой линии по техническому заданию.
Обсудить проект →Реализованные решения
Выполненные проекты DAYAN
Примеры конвейерного оборудования и узлов производственных линий DAYAN.
Ленточный конвейер с узлом УФ-обработки
Конвейер длиной 4000 мм с ПУ-лентой шириной 150 мм и встроенным кожухом для УФ-лампы. Изготовлен по индивидуальному техническому заданию.
Смотреть проект ↗
Переворот упаковки и объединение потока сыра
Переориентация круглой упаковки сыра и сведение четырех транспортных ручьев в один поток перед следующей технологической операцией.
Смотреть проект ↗
Конвейер для выкладки и дозирования продукции
Широкая ПУ-лента, нержавеющая конструкция и съемный столик под весы в рабочей зоне оператора. Решение для производства выпечки и кондитерских изделий.
Смотреть проект ↗
Объединитель потока 4 в 1
Конвейерный узел для сведения четырех параллельных потоков продукции в один общий поток. Конструкция выполнена из нержавеющей стали AISI 304.
Смотреть проект ↗
Автоматическая отбраковка ПЭТ-паков
Камера считывания штрих-кода и верхний конвейер автоматически отводят паки с некорректной маркировкой на накопительный рольганг длиной 2500 мм.
Смотреть проект ↗
Ленточные конвейеры для сырных головок
Два конвейера из нержавеющей стали для транспортировки сырных головок: длины 3200 и 2000 мм, пищевая лента шириной 500 мм.
Смотреть проект ↗
Конвейер для разворота продукта 180° с системой быстросъёмной ленты
Реализованный проект DAYAN: нержавеющий ленточный конвейер для разворота продукта на 180° с системой быстрого снятия ленты для удобной санитарной обработки и обслуживания.
Смотреть проект ↗Обратная связь
Подберём модульную спираль под ваш участок
Укажите размеры и массу продукта, требуемый поток, направление движения, высоты входа и выхода и доступную площадь. План участка можно отправить по электронной почте.
